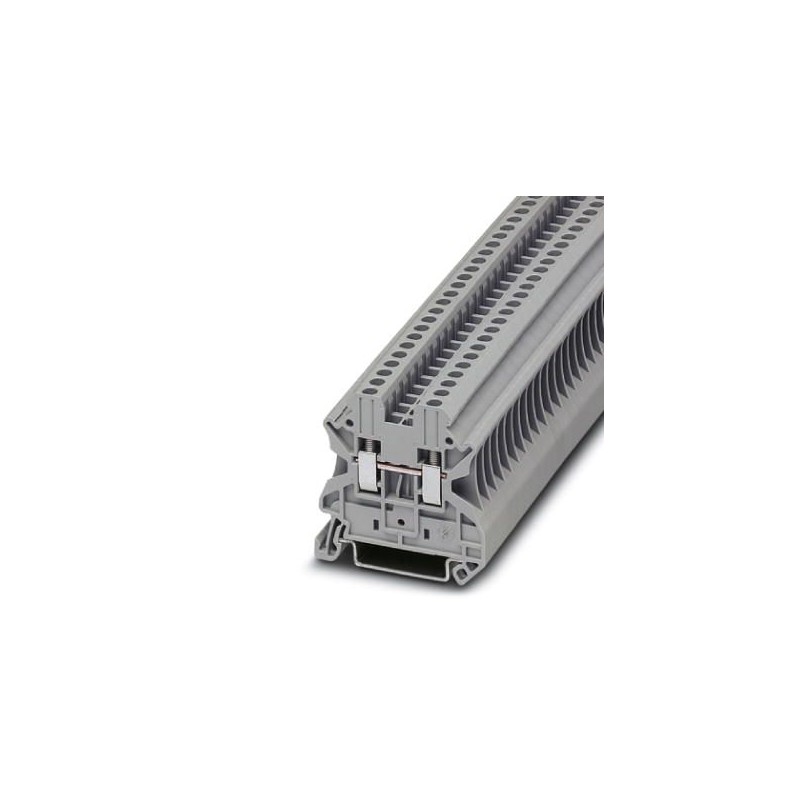

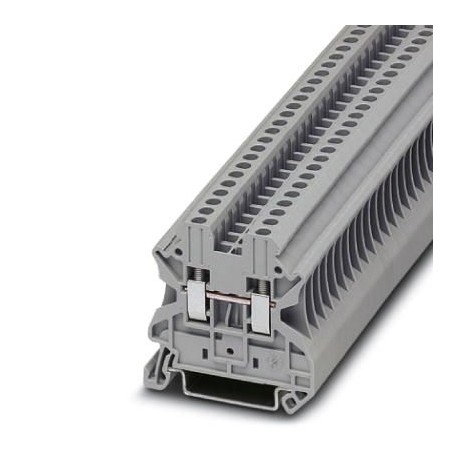

UT 2,5 3044076 PHOENIX CONTACT Borne de paso Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UT 2,5 3044076 PHOENIX CONTACT Borne de paso

UT 2,5

3044076

PHOENIX_CONTACT

Disponible Envío hoy

Borne de paso

Más detalles


Bornas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $0.77
Precio unitario: $0.77

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Los clientes que adquirieron este producto también compraron:

Más Información



Datos mercantiles

Clave de pedido 3044076
Unidad de embalaje 50 pcs
Clave de ventaBE1111 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 219 (C_1_2017)
EAN4017918960377
Peso por unidad (sin incluir el embalaje)7,884 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Industria de procesos
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W
Corriente de carga máxima32 A (con una sección de conductor de 4 mm²)
Corriente nominal IN24 A
Tensión nominal UN1000 V
Pared lateral abierta
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria9,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable2,2 kV
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso0,14 mm2/0,2 kg
2,5 mm2/0,7 kg
4 mm2/0,9 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor0,14 mm²
Fuerza de tracción Valor nominal10 N
Prueba de tracción sección del conductor2,5 mm²
Fuerza de tracción Valor nominal50 N
Prueba de tracción sección del conductor4 mm²
Fuerza de tracción Valor nominal60 N
Resultado del asiento fijo en el soporte de fijaciónPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35
Valor nominal1 N
Resultado de la comprobación de caída de tensiónPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Resultado de la verificación de calentamientoPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor2,5 mm²
Corriente de corta duración0,3 kA
Ensayo de corriente de corta duración sección del conductor4 mm²
Corriente de corta duración0,48 kA
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoEnsayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia de ensayof1 = 5 Hz hasta f2 = 150 Hz
Nivel ASD1,857 (m/s2)2/Hz
Aceleración0,8 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración5g
Duración del choque30 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura5,2 mm
Ancho de tapa2,2 mm
Longitud47,7 mm
Altura46,9 mm
Altura NS 35/7,547,5 mm
Altura NS 35/1555 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Rosca de tornilloM3
Longitud a desaislar9 mm
Par de apriete mín.0,5 Nm
Par de apriete máx.0,6 Nm
Conexión según normaIEC 60947-7-1
ObservaciónAtención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, rígidos mín.0,14 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,14 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,14 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Calibre machoA3

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
