Ver más grande

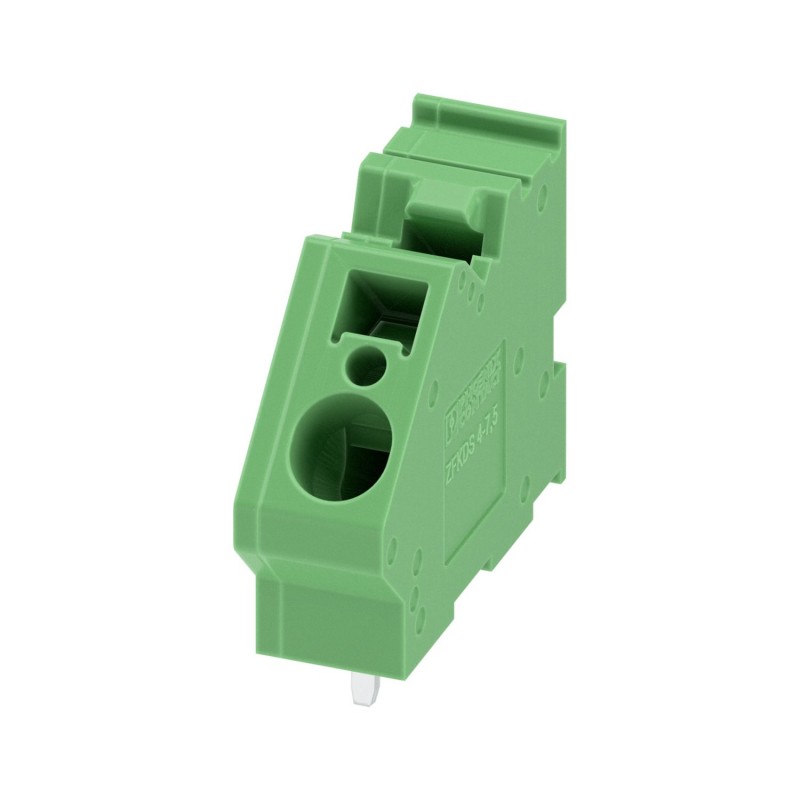

ZFKDSA 4- 9 1907542 PHOENIX CONTACT Borne terminal, 9 mm de espesor, necesario al final de una hilera de bor..
ZFKDSA 4-9
1907542
PHOENIX_CONTACT
50
Borne terminal, 9 mm de espesor, necesario al final de una hilera de bornes
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | ZFKDS(A) 4 |
| Línea de productos | COMBICON Terminals L |
| Construcción | Borne para tarjeta, alineable |
| Número de polos | 1 |
| Paso | 7,5 mm |
| Número de conexiones | 1 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
Propiedades eléctricas
| Corriente nominal IN | 32 A |
| Tensión nominal UN | 630 V |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión de dimensionamiento (III/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Datos de conexión
| Tecnología de conexión | |
| Construcción | Borne para tarjeta, alineable |
| Sección nominal | 4 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| Longitud de pelado | 10 mm |
Montaje
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (10 - 16 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (10 - 16 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | verde (6021) |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 7,5 mm |
| Anchura [w] | 9 mm |
| Altura [h] | 27,6 mm |
| Longitud [l] | 29 mm |
| Altura total | 23 mm |
| Longitud del pasador de soldadura [P] | 4,6 mm |
| Dimensiones de patilla | 1 x 1,4 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,8 mm |
Ensayos mecánicos
| Comprobación de conexión | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 6 mm² / rígido / > 80 N | |
| 4 mm² / flexible / > 60 N | |
Ensayos eléctricos
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Resistencia de aislamiento Polos contiguos | 109Ω |
| Líneas de fuga y distancias de aislamiento de aire | |
| Grupo material aislante | I |
| Tensión de aislamiento de dimensionamiento (III/3) | 500 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión transitoria nominal (III/2) | 6 kV |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6:1996-05 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 27.6 mm |
| Número de conexiones eléctricas (EF008252) | 1 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 7.5 mm |
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 6 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.8 mm |
| Longitud del pin (EF006825) | 4.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1907542-ZFKDSA 4- 9 | 175 Kbytes |
|
