PHOENIX_CONTACTI/OIB IL 24 DO 4-PAC 2861276 PHOENIX CONTACT Inline, Módulo de salida digital, Salidas digitales: 4, 24 V DC, 5..

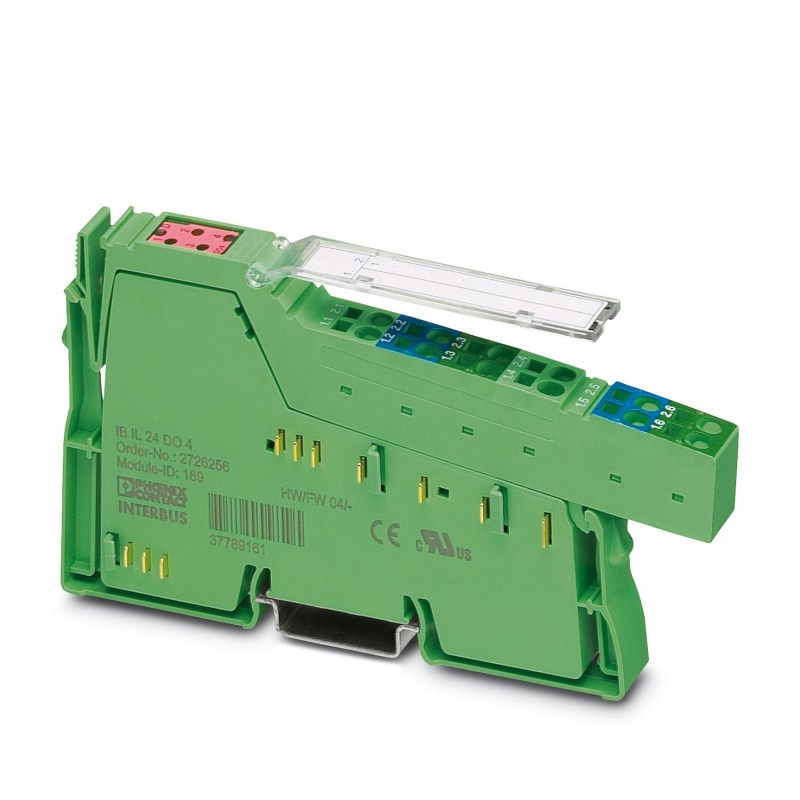

PHOENIX_CONTACT IB IL 24 DO 4-PAC 2861276 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL 24 DO 4-PAC 2861276 PHOENIX CONTACT Inline, Módulo de salida digital, Salidas digitales: 4, 24 V DC, 5..

Referencia: IB IL 24 DO 4-PAC

Código: 2861276

Fabricante: PHOENIX_CONTACT

Descripción:

Inline, Módulo de salida digital, Salidas digitales: 4, 24 V DC, 500 mA, tecnología de conexión: 3 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación

Categorías:

  • Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 83,72 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Dimensiones
Esquema de dimensionesjmtbiflfim.jpg
Anchura12,2 mm
Altura140,5 mm
Profundidad71,5 mm
Observación acerca de indicaciones de medidaDimensiones de la carcasa
Notas
Nota sobre el uso
Nota sobre la aplicaciónSolo para el uso industrial
Restricción de uso
Observación CCCexEl empleo en zonas Ex no está permitido en China.
Interfaces
Bus local Inline
Número de interfaces2
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión500 kBit/s
Propiedades de sistema
Módulo
Código de ID (dec.)189
Código de ID (hex.)BD
Código de longitud (hex.)41
Código de longitud (dec.)65
Canal de datos de proceso4 Bit
Área de direcciones de entrada0 Bit
Espacio de direcciones de salida4 Bit
Longitud de registro4 Bit
Demanda de datos de parámetros3 Byte
Necesidad de datos de configuración4 Byte
Datos de salida
Digital:
Denominación SalidaSalidas digitales
Tipo de conexiónConexión por resorte
Tecnología de conexión3 conductores
Número de salidas4
Circuito de protecciónProtección sobrecarga, protección cortocircuito; electrónico
Tensión de salida24 V DC (US- 1 V)
Limitación de la tensión de ruptura inductiva-46 V ... -15 V
Corriente de conexión máximamáx. 1,5 A (durante 20 ms)
Corriente de salidamáx. 500 mA (por canal)
máx. 2 A (Equipo)
Tensión nominal de salida24 V DC
Tensión de salida en estado de desconexiónmáx. 2 V
Corriente de salida en estado de desconexiónmáx. 300 µA
Carga nominal inductiva12 VA (1,2 H, 50 Ω)
Carga nominal de lámparas12 W
Carga nominal resistiva12 W (48 Ω)
Frecuencia de conmutación máxima con carga nominal óhmicamáx. 300 Hz (Esta frecuencia de conmutación queda limitada por la velocidad de transmisión de datos seleccionada, por el número de participantes de bus, por la construcción del bus, por el software utilizado y el sistema de control y de ordenador empleado.)
Resistencia a la tensión de retorno, contra impulsos cortosresistente a tensión inversa
Comportamiento en caso de sobrecargaRearranque automático
Comportamiento en caso de sobrecarga inductivaLa salida puede quedar destruida
Comportamiento en caso de desconexión de tensiónLa salida le sigue a la alimentación de tensión sin retardo
Desconexión sobrecorrientemin. 0,7 A
Corriente de salida en caso de rotura de masa en estado desconectadomáx. 25 mA
Propiedades del artículo
Tipo de productoComponente de E/S
Familia de productosInline
Construcciónmodular
Contenido de suministroincluidos Inline conector y superficie de rotulación
Número de canales4
Modo operativoServicio de datos de proceso con 4 bits
Mensajes de diagnósticoCortocircuito o sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación (2 Hz) por el LED (D) del módulo
Estado de mantenimiento de datos
Revisión de artículo13
Propiedades de aislamiento
Categoría de sobretensiónII (IEC 60664-1, EN 60664-1)
Grado de polución2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas
Potencia disipada máxima con condición nominal1,15 W
Potenciales: Suministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientemáx. 44 mA
Potenciales: Alimentación del circuito de segmento (US)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
Tensión de alimentación19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corrientemáx. 2 A
Separación galvánica/aislamiento de los márgenes de tensión
Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia)500 V AC, 50 Hz, 1 min.
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional500 V AC, 50 Hz, 1 min.
Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / tierra funcional500 V AC, 50 Hz, 1 min.
Datos de conexión
Tecnología de conexión
Denominación ConexiónConectores Inline
Conexión de conductores
Tipo de conexiónConexión por resorte
Sección de conductor rígido0,08 mm² ... 1,5 mm²
Sección de conductor flexible0,08 mm² ... 1,5 mm²
Sección de conductor AWG28 ... 16
Longitud a desaislar8 mm
Conectores Inline
Tipo de conexiónConexión por resorte
Sección de conductor rígido0,08 mm² ... 1,5 mm²
Sección de conductor flexible0,08 mm² ... 1,5 mm²
Sección de conductor AWG28 ... 16
Longitud a desaislar8 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-25 °C ... 55 °C
Índice de protecciónIP20
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (sin condensación)
Normas y especificaciones
Clase de protecciónIII (IEC 61140, EN 61140, VDE 0140-1)
Montaje
Tipo de montajeMontaje sobre carril DIN

ETIM for 2861276 Controladores lógicos programables PLC (EC001599)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaNúmero de entradas digitales (EF001992)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor4
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTipo de salida digital (EF003601)
ValorOtros
CaracterísticaTensión de salida permitida (EF007553)
Valor24 V
CaracterísticaProtección contra cortocircuitos, salidas disponibles (EF003203)
ValorSí
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTiempo de retardo con cambio de señal (EF002382)
Valor0 ms
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor12.15 mm
CaracterísticaAltura (EF000040)
Valor141.296613 mm
CaracterísticaProfundidad (EF000049)
Valor70.430346 mm
