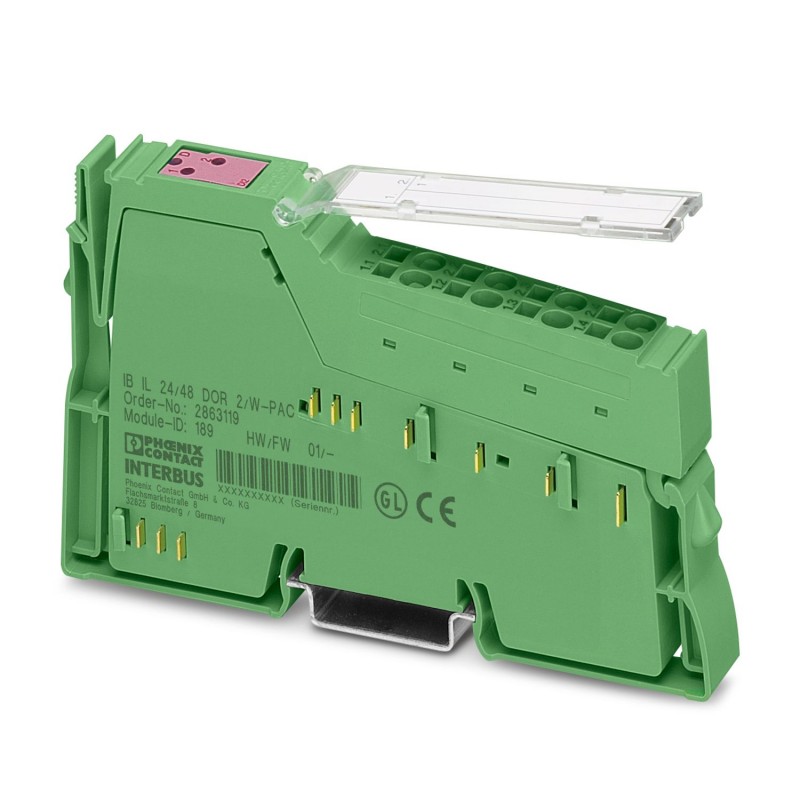

IB IL 24/48 DOR 2/W-PAC 2863119 PHOENIX CONTACT Módulo Inline
IB IL 24/48 DOR 2/W-PAC
2863119
PHOENIX_CONTACT
Inline, Módulo de relés, Salidas por relé: 2 (contactos sin potencial), 24 V AC / 48 V DC, 2 A, para conectar cargas óhmicas, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2863119 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI133 - |
| Página del catálogo | Página 157 (C_6_2017) |
| EAN | 4017918939229 |
| Peso por unidad (sin incluir el embalaje) | 63,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 63 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Modo operativo | Servicio de datos de proceso con 2 bits |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 30 mA |
| Consumo de potencia | 0,23 W |
Salidas digitales
| Denominación Salida | Salidas por relé |
|---|---|
| Descripción de la salida | Relé de contacto conmutado |
| Tipo de conexión | Conexión por resorte |
| Número de salidas | 2 (contactos sin potencial) |
| Tensión nominal de salida | 24 V AC |
| 48 V DC | |
| Corriente de salida máxima por canal | 2 A |
| Corriente de salida máxima por módulo / borne | 4 A |
Salidas por relé
| Corriente de conmutación | min. 10 µA |
|---|---|
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Potencia mín. de conmutación | 60 W |
| 62 VA (resistiva) | |
| Corriente constante límite | 2 A (con temperatura ambiente máxima) |
| Tipo de contacto | 2 contactos conmutados sin potencial |
| Tensión de conexión | min. 10 mV (DC) |
| máx. 30 V AC (Tensión baja de protección (EN 61131)) | |
| máx. 60 V DC (Tensión baja de protección (EN 61131)) | |
| Corriente de conmutación | min. 10 µA |
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Potencia mín. de conmutación | 60 W |
| Vida útil mecánica | 2x 105periodicidad de cambio de estado |
Separación de potencial
| Trayecto de comprobación | Contacto de relé / lógica de bus 1,5 kV 50 Hz 1 min. |
|---|---|
| Contacto / contacto 1 kV 50 Hz 1 min. | |
| Contacto / PE 1 kV 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
