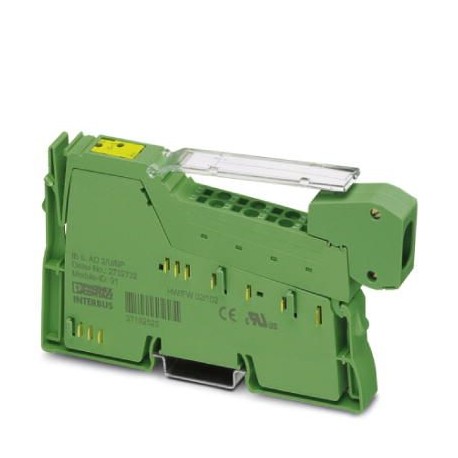

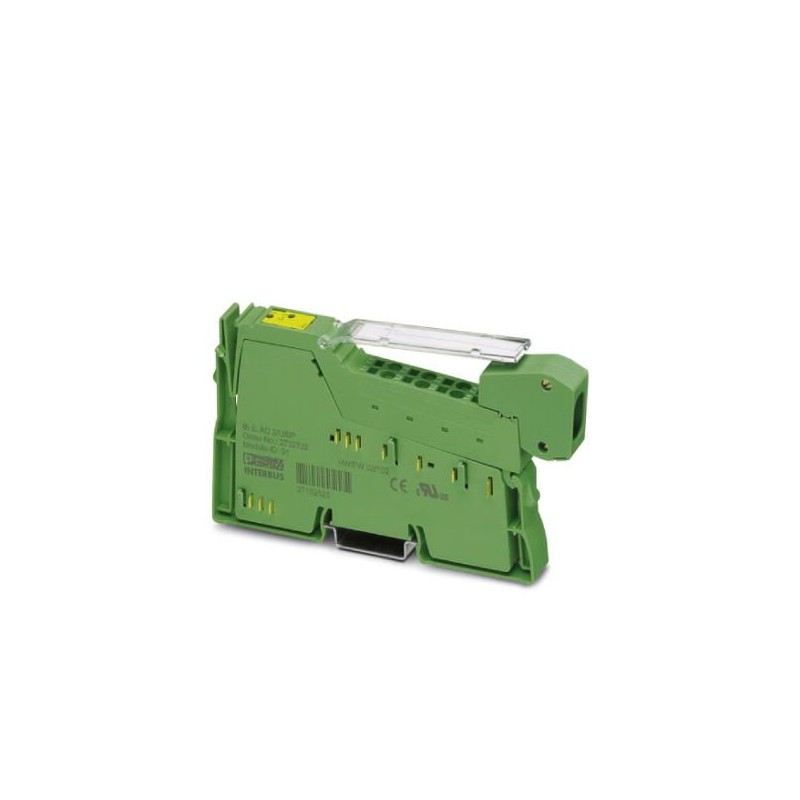

IB IL AO 2/U/BP-PAC 2861467 PHOENIX CONTACT Módulo Inline
IB IL AO 2/U/BP-PAC
2861467
PHOENIX_CONTACT
Inline, Borne de salida analógica, Salidas analógicas: 2, 0 V ... 10 V, -10 V ... 10 V, técnica de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos Inline conector y superficie de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2861467 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI142 - |
| Página del catálogo | Página 167 (C_6_2017) |
| EAN | 4017918894382 |
| Peso por unidad (sin incluir el embalaje) | 48,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 48 g |
| Observación acerca de las indicaciones de peso | sin conectores |
| Mensajes de diagnóstico | Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 33 mA |
| máx. 40 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 18 mA (circuito abierto) |
| máx. 28 mA (circuito abierto) | |
| típ. 25 mA (Plena carga (RL= 2 kΩ)) | |
| máx. 35 mA (Plena carga (RL= 2 kΩ)) | |
| Consumo de potencia | típ. 0,68 W (circuito abierto) |
Salidas analógicas
| Número de salidas | 2 |
|---|---|
| Técnica de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Denominación Salida | Salidas analógicas |
| Tiempo de conversión D/A | < 100 ns |
| Denominación de la protección | Protección de las salidas contra transitorios |
| Formato de datos | IB IL, IB ST |
| Representación del valor de salida | 16 bits (15 bits + signo) |
| Resolución DAC | 13 Bit |
| Actualización de los datos de proceso | < 1 ms |
| Señal de salida tensión | 0 V ... 10 V |
| -10 V ... 10 V | |
| Carga/Carga de salida Salida de tensión | > 2 kΩ |
| Precisión | típ. 0,02 % (del valor final del margen de salida) |
| Longitud de cable admisible | máx. 500 m (Los datos se refieren al funcionamiento nominal bajo el cumplimiento de las prescripciones de instalación.Los datos se refieren a los siguientes tipos de cable de referencia:Cable para central eléctrica apantallado: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ periferia 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861467-IB IL AO 2/U/BP-PAC | 136 Kbytes |
|
