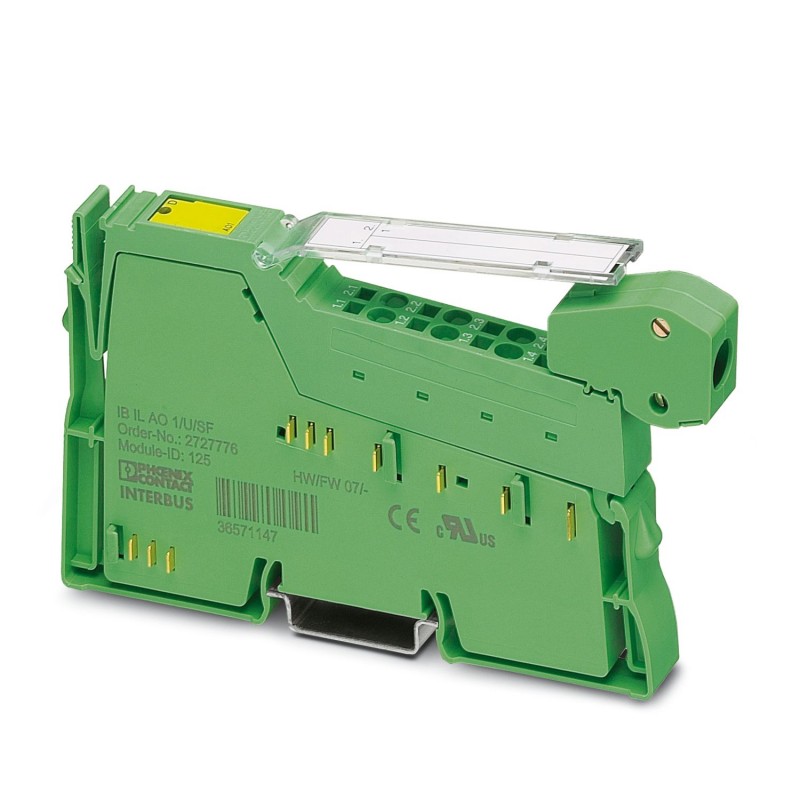

IB IL AO 1/U/SF-PAC 2861399 PHOENIX CONTACT Inline, Borne de salida analógica, Salida analógica: 1, 0 V ... ..
IB IL AO 1/U/SF-PAC
2861399
PHOENIX_CONTACT
Inline, Borne de salida analógica, Salida analógica: 1, 0 V ... 10 V, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación
Terminal de salida analógica en línea, salida analógica: 1, 0 V... 10 V, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kbps, grado de protección: IP20, incluyendo conector en línea y campo de etiquetado
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2861399 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI142 - |
| Página del catálogo | Página 202 (AX_2011) |
| EAN | 4017918894337 |
| Peso por unidad (sin incluir el embalaje) | 90,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 30 mA |
| máx. 40 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 15 mA |
| máx. 20 mA |
Salidas analógicas
| Número de salidas | 1 |
|---|---|
| Técnica de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Denominación Salida | Salida analógica |
| Resolución D/A | 16 Bit |
| Denominación de la protección | Protección de las salidas contra transitorios |
| Representación del valor de salida | 16 bits (15 bits + signo) |
| Resolución DAC | 16 Bit |
| Actualización de los datos de proceso | < 1 ms |
| Señal de salida tensión | 0 V ... 10 V |
| Carga/Carga de salida Salida de tensión | > 2 kΩ 0,05 % |
| Precisión | típ. 0,5 % (del valor final del margen de salida) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ periferia 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861399-IB IL AO 1/U/SF-PAC | 135 Kbytes |
|
