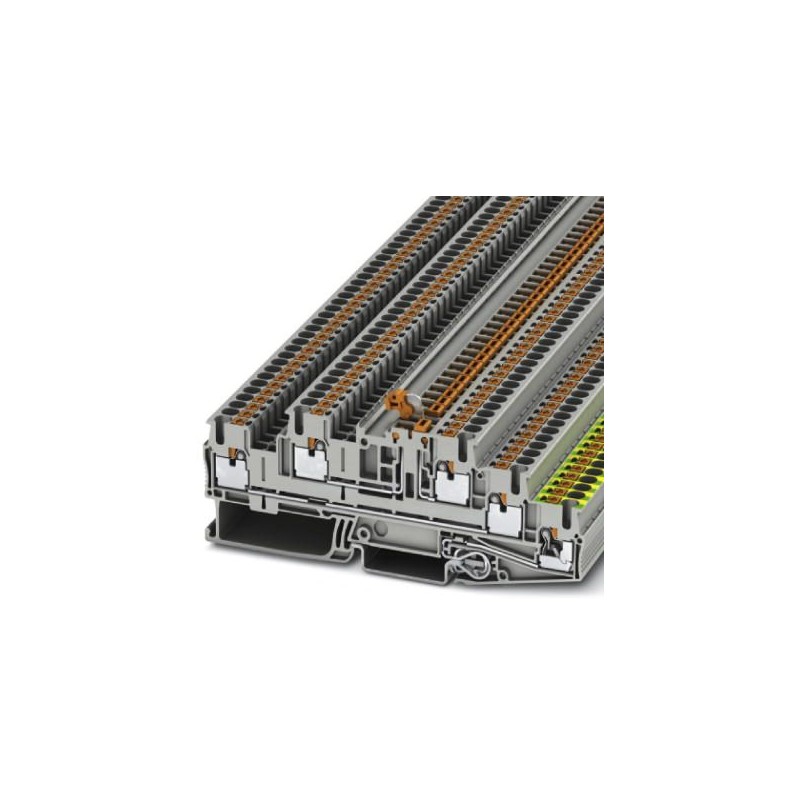

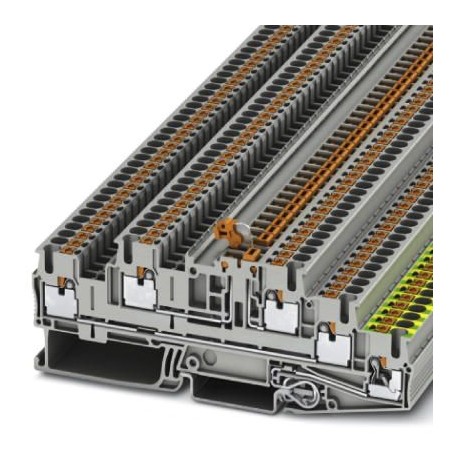

PTB 2,5-PE/L/MT
3210549
PHOENIX_CONTACT
50
Borne de tierra para distribución, Conexión push-in, sección: 0,14 mm² - 4 mm², AWG: 26 - 12, anchura: 5,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borne de tierra para distribución, tensión nominal: 400 V, corriente nominal: 22 A, Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Instalación de terminales de nivel
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 3210549 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | BE2253 - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 89 (C_1_2017) |
EAN | 4046356701341 |
Peso por unidad (sin incluir el embalaje) | 21,959 g |
Número de tarifa arancelaria | 85369010 |
País de origen | PL (Polonia) |
Número de pisos | 3 |
---|---|
Número de conexiones | 5 |
Sección nominal | 2,5 mm² |
Color | gris |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Tensión transitoria de dimensionamiento | 4 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | I |
Potencia disipada máxima con condición nominal | 0,77 W (al conectar varios pisos se reproduce el valor) |
Corriente nominal IN | 22 A (con una sección del conductor de 2,5 mm²) |
Corriente de carga máxima | 30 A (con una sección del conductor de 4 mm² y bloque de bornes de 3 polos) |
Tensión nominal UN | 400 V (Fase/fase) |
250 V (Fase/PE) | |
Corriente nominal IN(piso superior) | 16 A (con una sección del conductor de 2,5 mm²) |
Corriente de carga máxima (piso superior) | 16 A (con una sección de conductor de 4 mm²) |
Tensión nominal UN | 250 V |
Pared lateral abierta | Sí |
Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
Protección del dorso de la mano | Garantizado |
Seguridad ante contacto con los dedos | Garantizado |
Resultado ensayo de tensión transitoria | Prueba aprobada |
Valor nominal ensayo de tensión transitoria | 7,3 kV |
Resultado prueba de tensión alterna soportable | Prueba aprobada |
Valor nominal tensión alterna soportable | 1,89 kV |
Ensayo de la resistencia mecánica de los puntos de embornaje (5 conexiones de conductores) | Prueba aprobada |
Resultado prueba de flexibilidad | Prueba aprobada |
Ensayo de flexión velocidad de rotación | 10 r.p.m. |
Ensayo de flexión revoluciones | 135 |
Ensayo de flexión de sección de conductor/peso | 0,14 mm2/0,2 kg |
2,5 mm2/0,7 kg | |
4 mm2/0,9 kg | |
Result. prueba tracción | Prueba aprobada |
Prueba de tracción sección del conductor | 0,14 mm² |
Fuerza de tracción Valor nominal | 10 N |
Prueba de tracción sección del conductor | 2,5 mm² |
Fuerza de tracción Valor nominal | 50 N |
Prueba de tracción sección del conductor | 4 mm² |
Fuerza de tracción Valor nominal | 60 N |
Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
Asiento fijo sobre superficie de fijación | NS 35 |
Valor nominal | 1 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,3 kA |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,18 kA |
Resultado ensayo de envejecimiento | Prueba aprobada |
Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura | 192 |
Resultado prueba térmica | Prueba aprobada |
Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Prueba de durabilidad categoría 2, en el bogie |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 250 Hz |
Nivel ASD | 6,12 (m/s2)2/Hz |
Aceleración | 3,12 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semisinusoide |
Aceleración | 30g |
Duración del choque | 18 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec.; UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Utilización estática de material aislante en frío | -60 °C |
Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 clase I | 2 |
NF F16-101, NF F10-102 clase F | 2 |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Observación | Observe la capacidad de corriente de los carriles. |
---|---|
Tipo de conexión | Conexión push-in |
Sección de conductor rígido mín. | 0,14 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor flexible mín. | 0,14 mm² |
Sección de conductor flexible máx. | 4 mm² |
Sección de conductor AWG mín. | 26 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Longitud de pelado | 8 mm ... 10 mm |
Calibre macho | A3 |
Tipo de conexión | Conexión push-in |
Sección de conductor rígido mín. | 0,14 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor flexible mín. | 0,14 mm² |
Sección de conductor flexible máx. | 4 mm² |
Sección de conductor AWG mín. | 26 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Longitud de pelado | 8 mm ... 10 mm |
Clase de combustibilidad según UL 94 | V0 |
---|---|
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes | |
PHOENIX CONTACT-3210549-PTB 2,5-PE/L/MT | 110 Kbytes |
