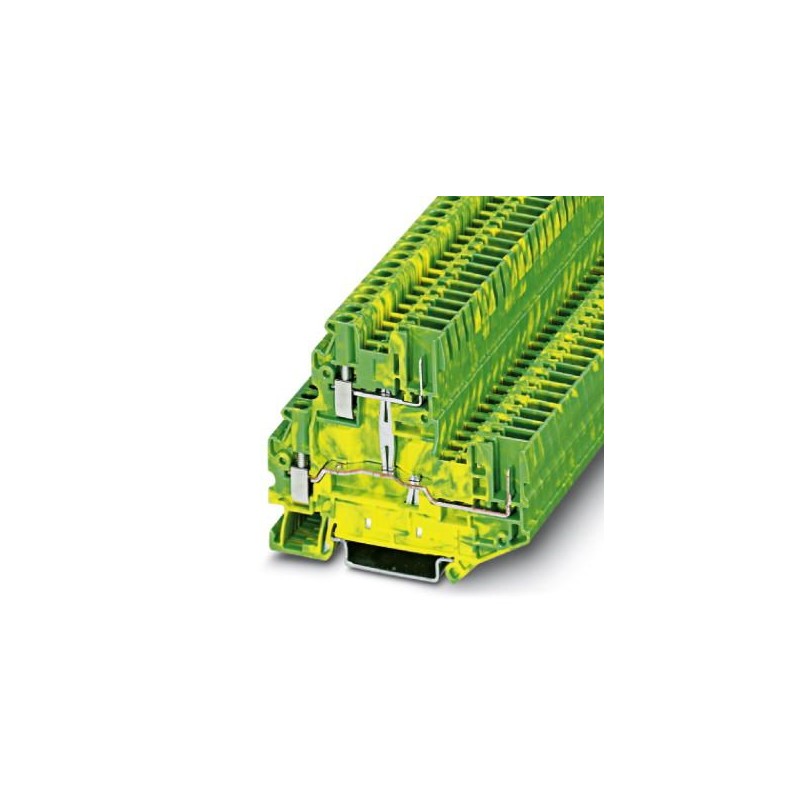

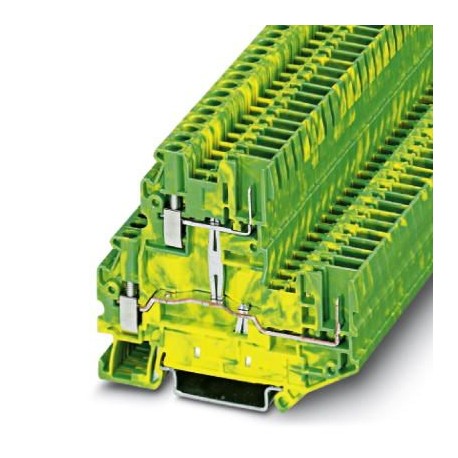

UTTB 2,5/2P-PE 3060380 PHOENIX CONTACT Borne de doble piso conductor de protección, La corriente y la tensió..
UTTB 2,5/2P-PE
3060380
PHOENIX_CONTACT
50
Borne de doble piso conductor de protección, La corriente y la tensión son determinadas por el conector empleado., tipo de conexión: Conexión por tornillo / conexión enchufable, sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3060380 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1142 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 339 (C_1_2017) |
| EAN | 4046356132190 |
| Peso por unidad (sin incluir el embalaje) | 18,421 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Sección nominal | 2,5 mm² |
| Color | amarillo-verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Tipo de conexión | Conexión por tornillo / conexión enchufable |
| Conexión según norma | IEC 61984 |
| Corriente de carga máxima | 22 A (con una sección de conductor de 4 mm²) |
| 22 A (con una sección de conductor de 4 mm²) | |
| Pared lateral abierta | Sí |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Longitud | 69,9 mm |
| Altura NS 35/7,5 | 65 mm |
| Altura NS 35/15 | 72,5 mm |
| Ancho de tapa | 2,2 mm |
Datos de conexión
| Tipo de conexión | Conexión por tornillo / conexión enchufable |
|---|---|
| Conexión según norma | IEC 61984 |
| Rosca de tornillo | M3 |
| Observación | Observe la capacidad de corriente de los carriles. |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Longitud a desaislar | 9 mm |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| Calibre macho | A3 |
Normas y especificaciones
| Conexión según norma | IEC 61984 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141151eCl@ss 8.027141151eCl@ss 9.027141151
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 69.9 mm |
| Profundidad (EF000049) | 64.4 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Verde/amarillo |
| Pisos puenteados internamente (EF002661) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3060380-UTTB 2,5/2P-PE | 104 Kbytes |
|
