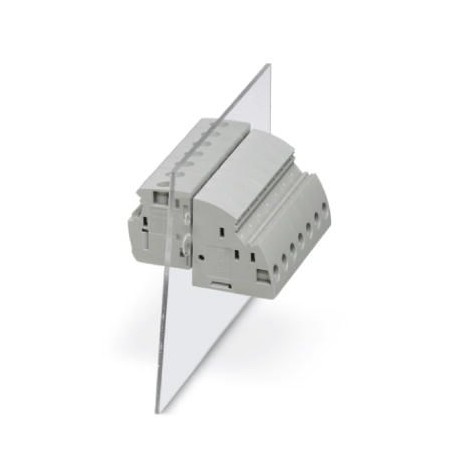

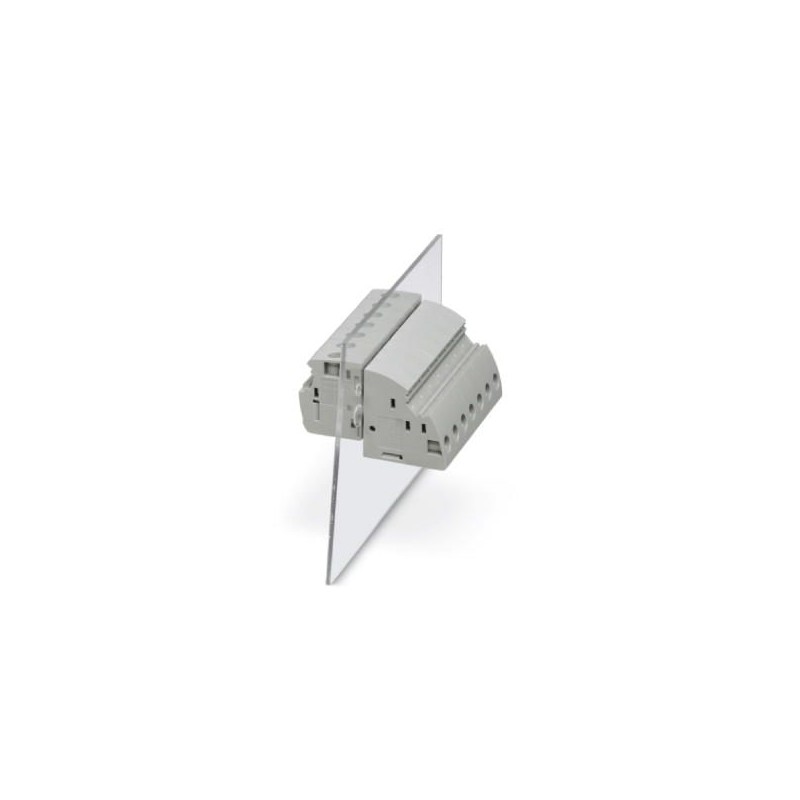

PHOENIX_CONTACT UWV 10 3073403 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UWV 10 3073403 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracció..

Referencia: UWV 10

Código: 3073403

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 57 A, sección: 0,5 mm² - 16 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 10,1 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 57 A, sección: 0,5 mm² - 16 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 10,1 mm

Categorías:

  • Bloques de terminales > Terminal de alimentación
  • PHOENIX_CONTACT > Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 277,38 €

Precio unitario: 5,5477 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3073403
Unidad de embalaje50 pcs
Clave de ventaAABDDA -
Página del catálogoPágina 611 (C_1_2013)
EAN4046356344715
Peso por unidad (sin incluir el embalaje)18,500 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal10 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Conexión según normaIEC 60947-7-1
Corriente nominal IN57 A
Corriente de carga máxima76 A
Tensión nominal UN500 V (con tabique distanciador)
Pared lateral abiertaNo
Número de polos1

Dimensiones

Anchura10,1 mm
Paso10,1 mm
Grosor de chapa1 mm ... 4 mm

Datos de conexión

Lado de conexiónfuera
Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.16 mm²
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.10 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.6
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.10 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.10 mm²
2 conductores con la misma sección, rígidos mín.0,5 mm²
2 conductores con la misma sección, rígidos máx.4 mm²
2 conductores con la misma sección, flexibles mín.0,5 mm²
2 conductores con la misma sección, flexibles máx.4 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.6 mm²
Sección con peine puenteador rígido máx.10 mm²
Sección con peine puenteador flexible máx.10 mm²
Longitud a desaislar11 mm
Calibre machoB6
Rosca de tornilloM4
Par de apriete mín.1,5 Nm
Par de apriete máx.1,8 Nm
Lado de conexióndentro
Tipo de conexiónConexión por tornillo

Normas y especificaciones

Conexión según normaUL
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 3073403 Bloques de terminales (EC001283)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.5 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.5 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.5 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.5 mm²
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de polos (EF001391)
Valor1
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaColor (EF000007)
ValorGris
