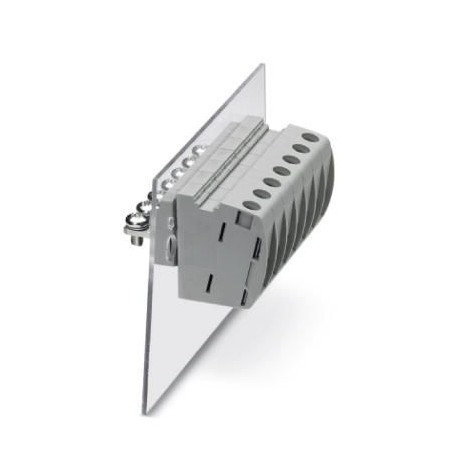

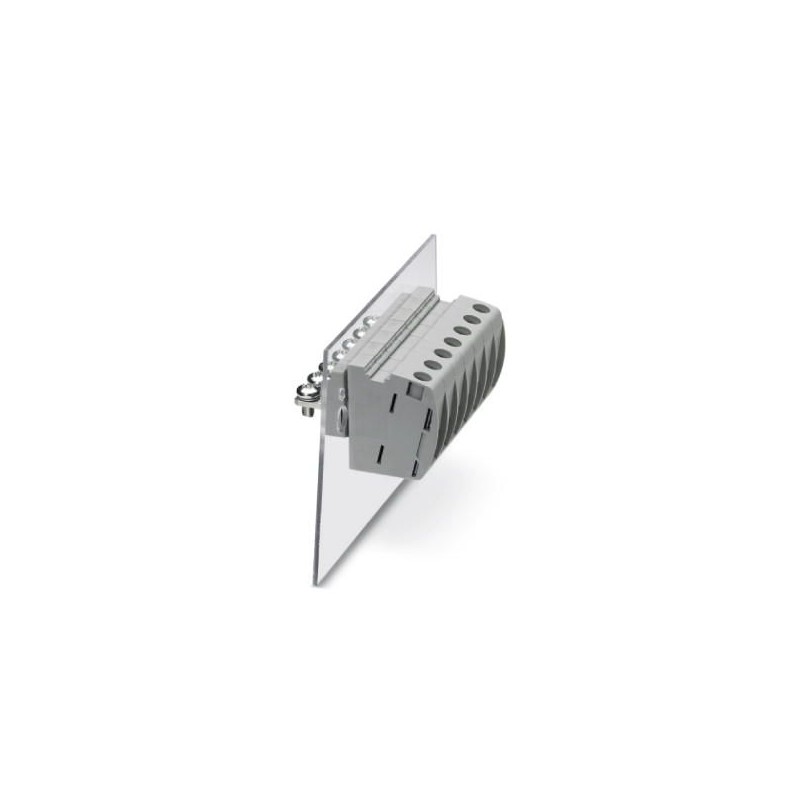

UW 16-POT 3073487 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de trac..
UW 16-POT
3073487
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por terminal, número de polos: 1, corriente de carga: 76 A, sección: 6 mm² - 25 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 12 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3073487 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABEDA - |
| Página del catálogo | Página 613 (C_1_2013) |
| EAN | 4046356344654 |
| Peso por unidad (sin incluir el embalaje) | 26,020 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 16 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Corriente de carga máxima | 101 A (con una sección de conductor de 25 mm²) |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 76 A |
| Corriente de carga máxima | 101 A (con una sección de conductor de 25 mm²) |
| Tensión nominal UN | 800 V (con tabique distanciador) |
| Pared lateral abierta | No |
| Número de polos | 1 |
Datos de conexión
| Observación | Casquillo de presión |
|---|---|
| Lado de conexión | fuera |
| Tipo de conexión | Conexión por tornillo |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 6 mm² |
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor flexible mín. | 6 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor AWG mín. | 10 |
| Sección de conductor AWG máx. | 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 6 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, rígidos mín. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| Longitud a desaislar | 16 mm |
| Calibre macho | B7 |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 2 Nm |
| Par de apriete máx. | 2,3 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por terminal |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 6 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 6 mm² |
| Sección de conductor conectable sólido (EF007337) | 6 mm² |
| Sección de conductor conectable (EF007343) | 2.5 mm² |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Número de polos (EF001391) | 1 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-3073487-UW 16-POT | 122 Kbytes |
|
