HDFKV 95-F
0709673
PHOENIX_CONTACT
10

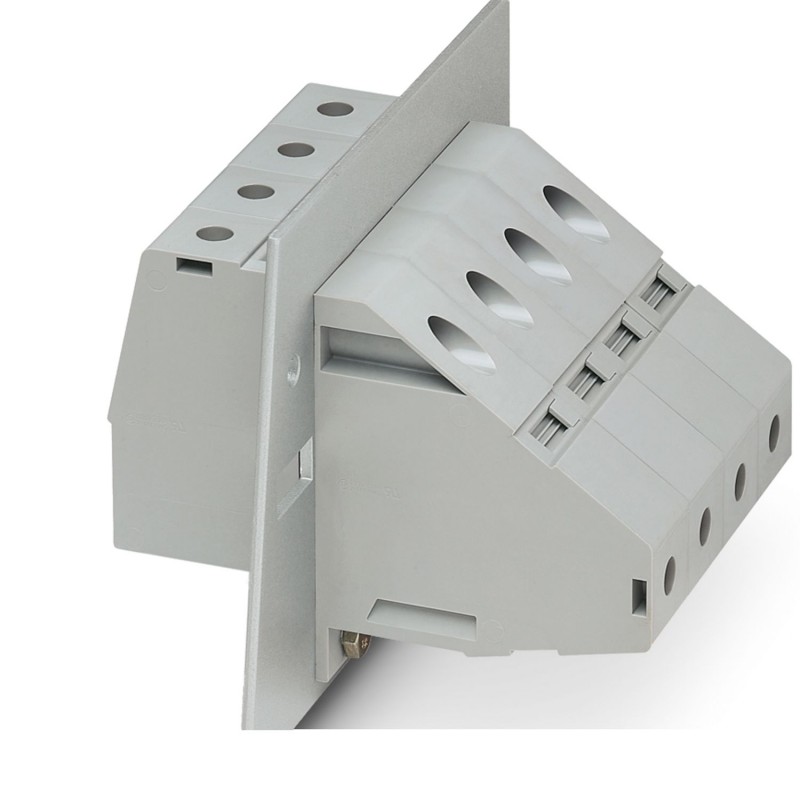

Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 232 A, sección: 25 mm² - 95 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 25 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Tipo de producto | Borne de paso |
| Familia de productos | HDFKV 95 |
| Número de polos | 1 |
| Paso | 25 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente nominal IN | 232 A |
| Tensión nominal UN | 1000 V (Para paredes metálicas de más de 1 mm ... 2,5 mm) |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tecnología de conexión | |
| Sistema de conectores | HDFK 95 |
| Sección nominal | 95 mm² |
| Conexión de conductores exterior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | -90 ° |
| Sección de conductor rígido | 25 mm² ... 95 mm² |
| Sección de conductor flexible | 35 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 35 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 35 mm² ... 95 mm² |
| 2 conductores con la misma sección, rígidos | 16 mm² ... 35 mm² |
| 2 conductores con la misma sección, flexibles | 16 mm² ... 35 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 16 mm² ... 35 mm² |
| Calibre macho | B12 |
| Longitud de pelado | 27 mm |
| Par de apriete | 15 Nm ... 20 Nm |
| Conexión de conductores interior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | -90 ° |
| Sección de conductor rígido | 25 mm² ... 95 mm² |
| Sección de conductor flexible | 35 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 35 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 35 mm² ... 95 mm² |
| 2 conductores con la misma sección, rígidos | 16 mm² ... 35 mm² |
| 2 conductores con la misma sección, flexibles | 16 mm² ... 35 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 16 mm² ... 35 mm² |
| Calibre macho | B12 |
| Longitud de pelado | 27 mm |
| Par de apriete | 15 Nm ... 20 Nm |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
| Datos del material - carcasa | |
| Color (Carcasa) | gris (7042) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Indicación de seguridad | |
| Indicaciones de seguridad | • La instalación y la utilización del producto solo están permitidas a personal cualificado especializado en tareas eléctricas. Para detectar peligros y evitarlos, el personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. |
| • Tenga en cuenta los datos técnicos aquí indicados y los documentos en "Descargas". En el área de descargas encontrará información importante, p. ej. instrucciones de montaje, esquemas técnicos y datos en 3D. | |
| • El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte las bornas estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. | |
| Esquema de dimensiones | ![]() |
| Paso | 25 mm |
| Anchura [w] | 25 mm |
| Altura [h] | 96 mm |
| Dimensiones exteriores | |
| Anchura [w] | 25 mm |
| Altura [h3] | 96 mm |
| Longitud [l1] | 78,7 mm |
| Dimensión interior | |
| Anchura [w] | 25 mm |
| Altura [h4] | 74 mm |
| Longitud [l2] | 45 mm |
| Líneas de fuga y distancias de aislamiento de aire 1. Coordinación de aislamientos | |
| Aplicación | Pared metálica 1,0 mm ... 2,5 mm |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Líneas de fuga y distancias de aislamiento de aire 2. Coordinación de aislamientos | |
| Aplicación | Pared metálica > 2,5 mm ... 5,0 mm |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 800 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 10 mm |
| Líneas de fuga y distancias de aislamiento de aire 3. Coordinación de aislamientos | |
| Aplicación | Pared metálica > 5,0 mm ... 6,0 mm |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 690 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 8 mm |
| Líneas de fuga y distancias de aislamiento de aire 4. Coordinación de aislamientos | |
| Aplicación | Pared de plástico de 1,0 ... 6,0 mm |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Tipo de embalaje | empaquetado en caja |
