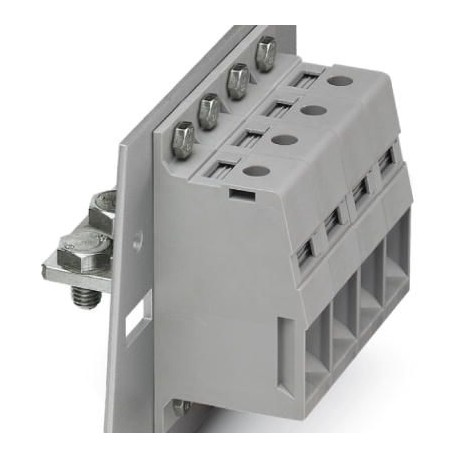

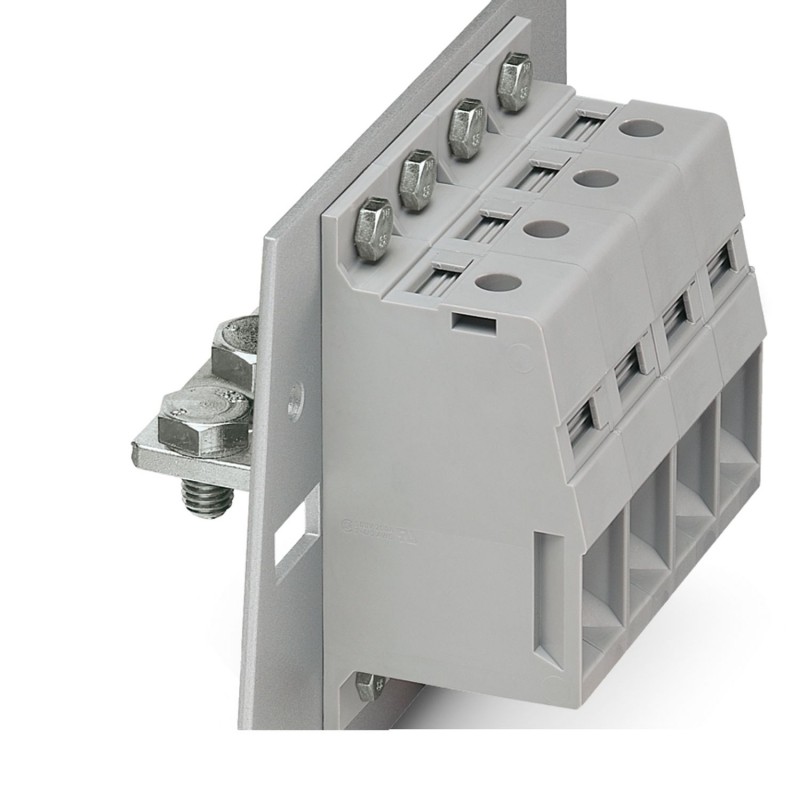

HDFK 95-F-VP 0709916 PHOENIX CONTACT Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de..
HDFK 95-F-VP
0709916
PHOENIX_CONTACT
10
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por terminal, número de polos: 1, corriente de carga: 232 A, sección: 35 mm² - 95 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 25 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de paso |
| Familia de productos | HDFK 95-VP |
| Número de polos | 1 |
| Paso | 25 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Corriente nominal IN | 232 A |
| Tensión nominal UN | 630 V (Paredes metálicas 2,5 mm ... 5 mm) |
| Tensión de dimensionamiento (III/3) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Datos de conexión
| Tecnología de conexión | |
| Sistema de conectores | HDFK 95 |
| Sección nominal | 95 mm² |
| Conexión de conductores exterior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
| Sección de conductor rígido | 35 mm² ... 95 mm² |
| Sección de conductor flexible | 35 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 30 mm² ... 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 30 mm² ... 95 mm² |
| 2 conductores con la misma sección, rígidos | 25 mm² ... 35 mm² |
| 2 conductores con la misma sección, flexibles | 25 mm² ... 35 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 16 mm² ... 35 mm² |
| Calibre macho | B12 |
| Longitud de pelado | 27 mm |
| Par de apriete | 15 Nm ... 20 Nm |
| Conexión de conductores interior | |
| Tipo de conexión | Conexión por terminal |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
| Datos del material - carcasa | |
| Color (Carcasa) | gris (7042) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Notas
| Indicación de seguridad | |
| Indicaciones de seguridad | • La instalación y la utilización del producto solo están permitidas a personal cualificado especializado en tareas eléctricas. Para detectar peligros y evitarlos, el personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. |
| • Tenga en cuenta los datos técnicos aquí indicados y los documentos en "Descargas". En el área de descargas encontrará información importante, p. ej. instrucciones de montaje, esquemas técnicos y datos en 3D. | |
| • El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte las bornas estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. | |
| • Para mantener la tensión nominal, se debe alinear el terminal de cable en el centro y recto y la borna se debe soldar en el interior. | |
| No tiene contacto eléctrico con la carcasa. En las variantes de color verdes y amarillas y con artículos marcados con PE, asegúrese de que haya tierra de protección. | |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 25 mm |
| Anchura [w] | 25 mm |
| Longitud [l] | 91,5 mm |
| Dimensiones exteriores | |
| Altura [h3] | 100,7 mm |
| Longitud [l1] | 49,5 mm |
| Dimensión interior | |
| Altura [h4] | 100,7 mm |
| Longitud [l2] | 42 mm |
Ensayos eléctricos
| Líneas de fuga y distancias de aislamiento de aire 1. Coordinación de aislamientos | |
| Aplicación | Pared metálica de 2,5 mm ... 5,0 mm |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2000-05 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 630 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 8 mm |
| Líneas de fuga y distancias de aislamiento de aire 2. Coordinación de aislamientos | |
| Aplicación | Pared metálica > 5,0 mm ... 6,0 mm |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2000-05 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 500 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 6,3 mm |
| Líneas de fuga y distancias de aislamiento de aire 3. Coordinación de aislamientos | |
| Aplicación | Pared de plástico de 2,5 ... 6,0 mm |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2000-05 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 630 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 8 mm |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-0709916-HDFK 95-F-VP | 129 Kbytes |
|
