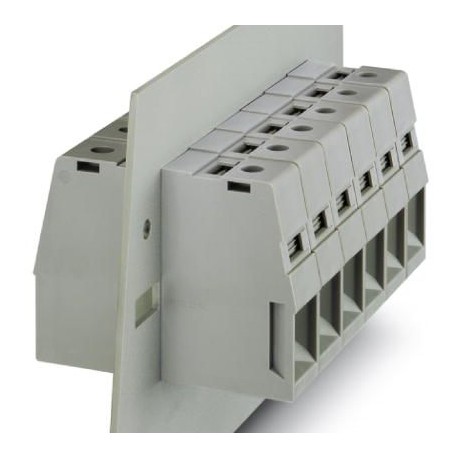

HDFK 95 0709534 PHOENIX CONTACT Conector pasamuros, tipo de conexión: Conexión por tornillo, número de polos..
HDFK 95
0709534
PHOENIX_CONTACT
10
Conector pasamuros, tipo de conexión: Conexión por tornillo, número de polos: 1, corriente de carga: 232 A, sección: 25 mm² - 95 mm², AWG 4 - 4/0, dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 25 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 232 A, sección: 25 mm² - 95 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 25 mm
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 95 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Generalidades
| Corriente de carga máxima | 232 A |
|---|---|
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 232 A |
| Corriente de carga máxima | 232 A |
| Tensión nominal UN | 1000 V (Para paredes metálicas de más de 1 mm ... 2,5 mm) |
| 800 V (Para paredes metálicas de más de 2,5 mm ... 5 mm) | |
| 690 V (Para paredes metálicas de más de 5 mm ... 6 mm) | |
| Pared lateral abierta | nein |
| Número de polos | 1 |
Dimensiones
| Anchura | 25 mm |
|---|---|
| Grosor de chapa | 1 mm ... 6 mm |
Datos de conexión
| Observación | Casquillo de presión |
|---|---|
| Lado de conexión | Piso 1 exterior 1 |
| Tipo de conexión | Conexión por tornillo |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 35 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor flexible mín. | 35 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección de conductor AWG mín. | 4 |
| Sección de conductor AWG máx. | 2/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| 2 conductores con la misma sección, rígidos mín. | 25 mm² |
| 2 conductores con la misma sección, rígidos máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles mín. | 25 mm² |
| 2 conductores con la misma sección, flexibles máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 35 mm² |
| Longitud a desaislar | 27 mm |
| Calibre macho | B12 |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 15 Nm |
| Par de apriete máx. | 20 Nm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709534-HDFK 95 | 132 Kbytes |
|
