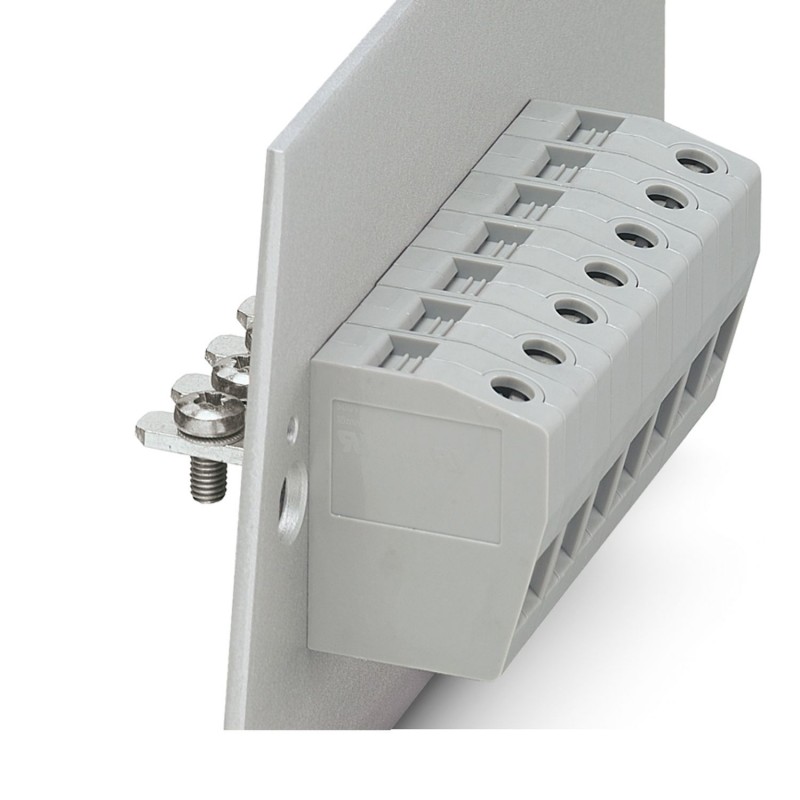

HDFK 16-VP 0709796 PHOENIX CONTACT Conector pasamuros, tipo de conexión: Conexión por tornillo, Conexión por..
HDFK 16-VP
0709796
PHOENIX_CONTACT
50
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por terminal, número de polos: 1, corriente de carga: 76 A, sección: 0,5 mm² - 25 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 12,1 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de paso |
| Familia de productos | HDFK 16-VP |
| Número de polos | 1 |
| Paso | 12,1 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 500 V |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Datos de conexión
| Tecnología de conexión | |
| Sistema de conectores | HDFK 16 |
| Sección nominal | 16 mm² |
| Conexión de conductores exterior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
| Sección de conductor rígido | 0,5 mm² ... 25 mm² |
| Sección de conductor flexible | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 16 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 6 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Calibre macho | B7 |
| Longitud de pelado | 16 mm |
| Par de apriete | 2 Nm ... 2,3 Nm |
| Conexión de conductores interior | |
| Tipo de conexión | Conexión por terminal |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
| Datos del material - carcasa | |
| Color (Carcasa) | gris (7042) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Notas
| Indicación de seguridad | |
| Indicaciones de seguridad | • La instalación y la utilización del producto solo están permitidas a personal cualificado especializado en tareas eléctricas. Para detectar peligros y evitarlos, el personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte las bornas estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. | |
| • Para mantener la tensión nominal, se debe alinear el terminal de cable en el centro y recto y la borna se debe soldar en el interior. | |
| No tiene contacto eléctrico con la carcasa. En las variantes de color verdes y amarillas y con artículos marcados con PE, asegúrese de que haya tierra de protección. | |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 12,1 mm |
| Anchura [w] | 12,1 mm |
| Altura [h] | 40 mm |
| Longitud [l] | 58 mm |
| Dimensiones exteriores | |
| Anchura [w] | 12,1 mm |
| Altura [h3] | 40 mm |
| Longitud [l1] | 32,3 mm |
| Dimensión interior | |
| Altura [h4] | 26 mm |
| Longitud [l2] | 24,3 mm |
Ensayos mecánicos
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,5 mm² / rígido / > 20 N |
| 0,5 mm² / flexible / > 20 N | |
| 25 mm² / multifilar / > 135 N | |
| 16 mm² / flexible / > 100 N | |
Ensayos eléctricos
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Corriente admisible de corta duración | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Líneas de fuga y distancias de aislamiento de aire 1. Coordinación de aislamientos | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 500 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 6,3 mm |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 960 °C |
| Tiempo de actuación | 30 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-0709796-HDFK 16-VP | 123 Kbytes |
|
