HDFK 10/Z
0709754
PHOENIX_CONTACT
50

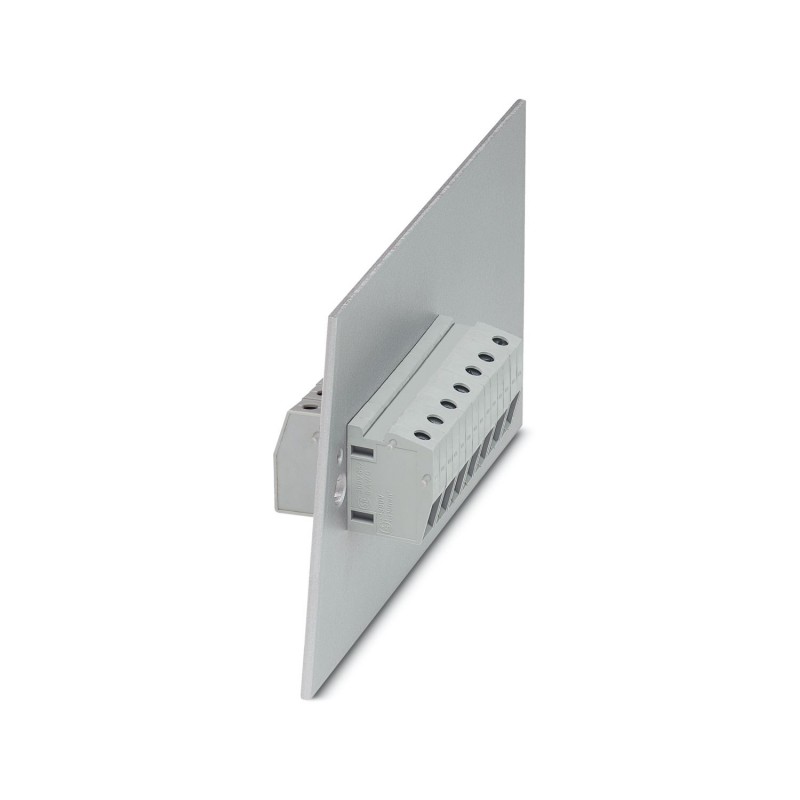

Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 57 A, sección: 0,5 mm² - 16 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 10,1 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Tipo de producto | Borne de paso |
| Familia de productos | HDFK 10 |
| Número de polos | 1 |
| Paso | 10,1 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente nominal IN | 57 A |
| Tensión nominal UN | 400 V (Para paredes metálicas de más de 1 mm ... 2,5 mm) |
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión de dimensionamiento (III/2) | 500 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tecnología de conexión | |
| Sistema de conectores | HDFK 10 |
| Sección nominal | 10 mm² |
| Conexión de conductores exterior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 4 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Calibre macho | B6 |
| Longitud de pelado | 10 mm |
| Par de apriete | 1,5 Nm ... 1,8 Nm |
| Conexión de conductores interior | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 4 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Calibre macho | B6 |
| Longitud de pelado | 10 mm |
| Par de apriete | 1,5 Nm ... 1,8 Nm |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
| Datos del material - carcasa | |
| Color (Carcasa) | gris (7042) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Indicación de seguridad | |
| Indicaciones de seguridad | • La instalación y la utilización del producto solo están permitidas a personal cualificado especializado en tareas eléctricas. Para detectar peligros y evitarlos, el personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. |
| • Tenga en cuenta los datos técnicos aquí indicados y los documentos en "Descargas". En el área de descargas encontrará información importante, p. ej. instrucciones de montaje, esquemas técnicos y datos en 3D. | |
| • El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte las bornas estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. | |
| No tiene contacto eléctrico con la carcasa. En las variantes de color verdes y amarillas y con artículos marcados con PE, asegúrese de que haya tierra de protección. | |
| Esquema de dimensiones | ![]() |
| Paso | 10,1 mm |
| Anchura [w] | 10,1 mm |
| Dimensiones exteriores | |
| Altura [h3] | 28,5 mm |
| Longitud [l1] | 18,1 mm |
| Dimensión interior | |
| Altura [h4] | 31 mm |
| Longitud [l2] | 24,5 mm |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,5 mm² / rígido / > 20 N |
| 0,5 mm² / flexible / > 20 N | |
| 16 mm² / rígido / > 100 N | |
| 10 mm² / flexible / > 90 N | |
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Corriente admisible de corta duración | |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Líneas de fuga y distancias de aislamiento de aire 1. Coordinación de aislamientos | |
| Aplicación | Pared metálica 1,0 mm ... 2,5 mm |
| Especificación del ensayo | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 400 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 5,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 500 V |
| Tensión transitoria nominal (III/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 5,5 mm |
| valor mínimo de línea de fuga (III/2) | 5,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
| Líneas de fuga y distancias de aislamiento de aire 2. Coordinación de aislamientos | |
| Aplicación | Pared metálica > 2,5 mm ... 4,0 mm |
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
| Tensión transitoria nominal (III/3) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 3 mm |
| valor mínimo de línea de fuga (III/3) | 3,2 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 250 V |
| Tensión transitoria nominal (III/2) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 3 mm |
| valor mínimo de línea de fuga (III/2) | 3 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 500 V |
| Tensión transitoria nominal (II/2) | 4 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 3 mm |
| valor mínimo de línea de fuga (II/2) | 3 mm |
| Líneas de fuga y distancias de aislamiento de aire 3. Coordinación de aislamientos | |
| Aplicación | Pared de plástico |
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 500 V |
| Tensión transitoria nominal (III/3) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 5,5 mm |
| valor mínimo de línea de fuga (III/3) | 6,3 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 500 V |
| Tensión transitoria nominal (III/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 5,5 mm |
| valor mínimo de línea de fuga (III/2) | 5,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
| Líneas de fuga y distancias de aislamiento de aire 4. Coordinación de aislamientos | |
| Aplicación | Pared de plástico con DP-HDFK 10-5,5 |
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 800 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 10 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria nominal (III/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de línea de fuga (III/2) | 8 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 8 mm |
| valor mínimo de línea de fuga (II/2) | 8 mm |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 960 °C |
| Tiempo de actuación | 30 s |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-0709754-HDFK 10/Z | 104 Kbytes |
![]() |
