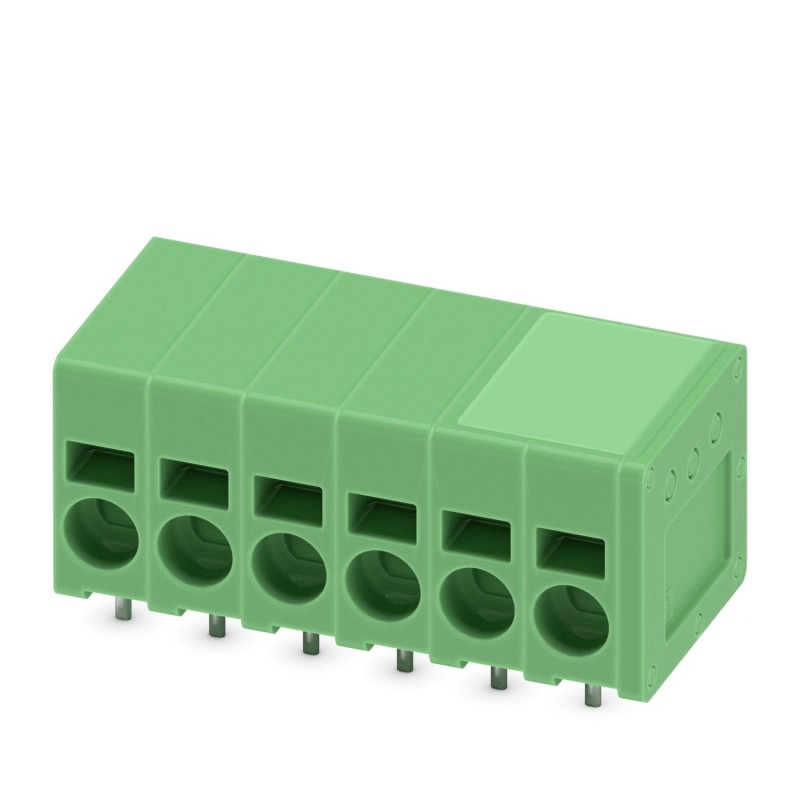

SPT 2,5/ 6-H-5,0-EX 1732425 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 2..
SPT 2,5/ 6-H-5,0-EX
1732425
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 23 A, sección nominal: 2,5 mm2, número de potenciales: 6, número de filas: 1, número de polos por fila: 6, familia de artículos: SPT 2,5/..-H-EX, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Terminal de la placa de circuito impreso, corriente nominal: 23 A, sección transversal nominal: 2,5 mm2, número de potenciales: 6, número de filas: 1, número de posiciones por fila: 6, gama de productos: SPT 2,5/.. -H-EX, paso: 5 mm, método de conexión: Conexión de muelle push-in, montaje: Soldadura por onda, dirección de conexión conductor/PCB: 0 °, color: verde, Distribución de pines: Pineado lineal, Pasador de soldadura [P]: 2,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en cartón
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1732425 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 163 (C_1_2013) |
| EAN | 4046356282963 |
| Peso por unidad (sin incluir el embalaje) | 6,020 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 14,4 mm |
|---|---|
| Paso | 5 mm |
| Media a | 25 mm |
| Anchura [ w ] | 31,4 mm |
| Altura de construcción | 13,5 mm |
| Altura [ h ] | 16 mm |
| Longitud del pin [P] | 2,5 mm |
| Separación entre vástagos | 8,2 mm |
| Diámetro orificio | 1,1 mm |
Generalidades
| Familia de artículos | SPT 2,5/..-H-EX |
|---|---|
| Grupo material aislante | I |
| Sección nominal | 2,5 mm² |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Número de polos | 6 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16 mm |
| Número de conexiones eléctricas (EF008252) | 6 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 23 A |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 4 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 2.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -50 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1732425-SPT 2,5/ 6-H-5,0-EX | 130 Kbytes |
|
