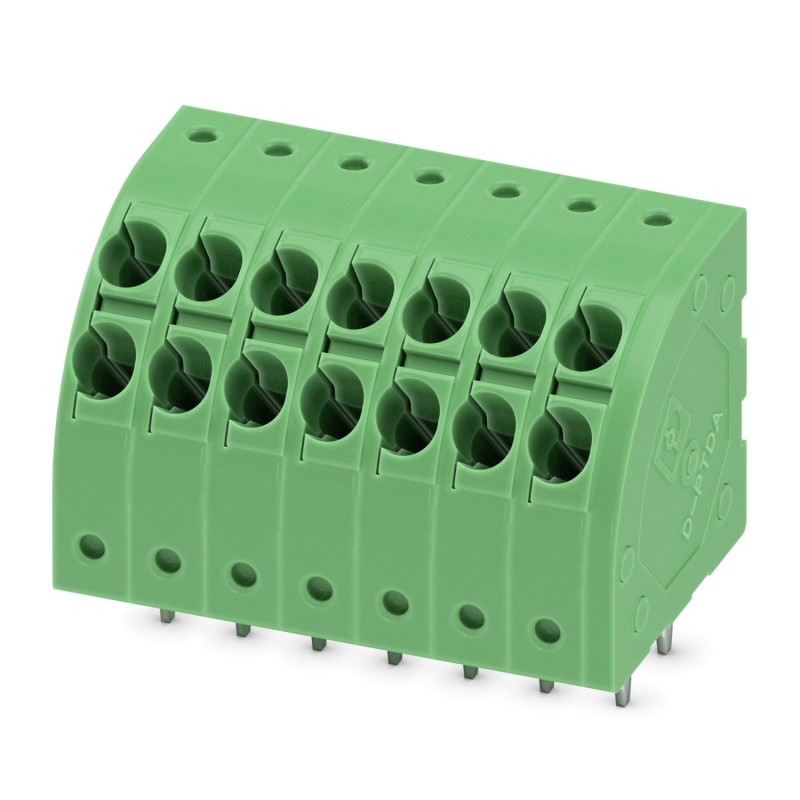

PTDA 1,5/ 7-3,5 1724977 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 17,5 ..
PTDA 1,5/ 7-3,5
1724977
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 17,5 A, tensión nominal (III/2): 240 V, sección nominal: 1,5 mm², número de potenciales: 7, número de filas: 1, número de polos por fila: 7, familia de artículos: PTDA 1,5/, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Terminal de la placa de circuito impreso, corriente nominal: 17,5 A, voltaje nominal (III/2): 240 V, sección transversal nominal: 1,5 mm2, número de potenciales: 7, número de filas: 1, número de posiciones por fila: 7, gama de productos: PTDA 1,5/, paso de paso: 3,5 mm, método de conexión: Conexión de muelle push-in, montaje: soldadura por onda, dirección de conexión conductor/PCB: 45 °, color: verde, disposición de pines: Clavija lineal, pasador de soldadura [P]: 3,5 mm, número de pasadores por potencial: 2, tipo de embalaje: empaquetado en cartón
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1724977 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AACCBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 407 (C_1_2013) |
| EAN | 4046356129008 |
| Peso por unidad (sin incluir el embalaje) | 8,401 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 16 mm |
|---|---|
| Paso | 3,5 mm |
| Media a | 21 mm |
| Anchura [ w ] | 25,9 mm |
| Altura de construcción | 16 mm |
| Altura [ h ] | 19,5 mm |
| Longitud del pin [P] | 3,5 mm |
| Separación entre vástagos | 3,5 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | PTDA 1,5/ |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 200 V |
| Tensión de dimensionamiento (III/2) | 240 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 13,5 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 13,5 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 10 mm |
| Número de polos | 7 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 19.5 mm |
| Número de conexiones eléctricas (EF008252) | 14 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 17.5 A |
| Tensión nominal (EF000228) | 240 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1724977-PTDA 1,5/ 7-3,5 | 140 Kbytes |
|
