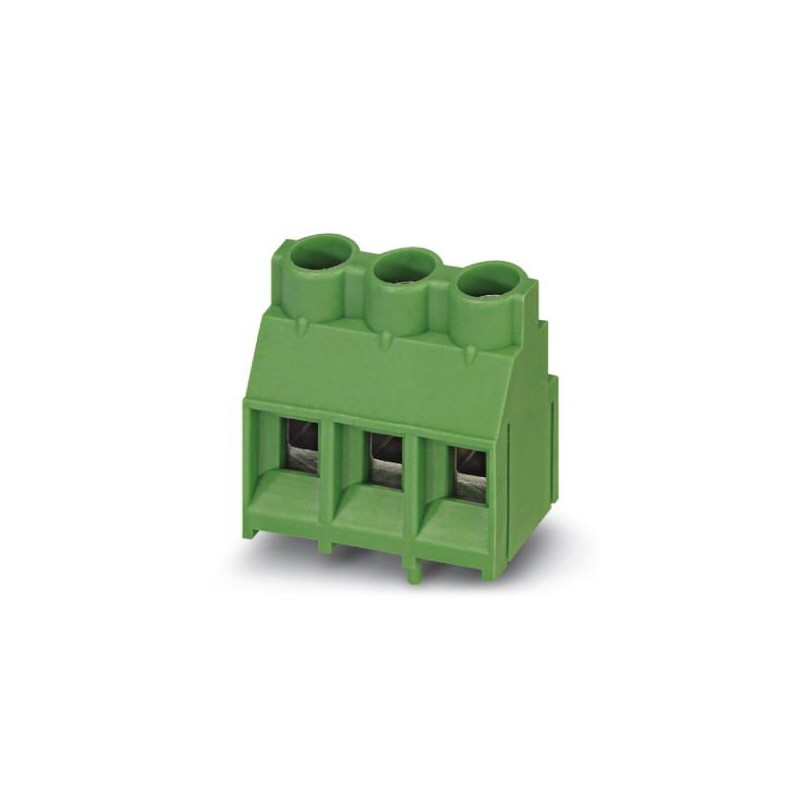

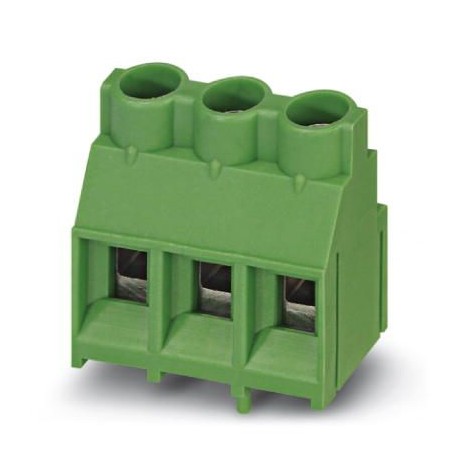

MKDSV 5/ 3-7,62 1907144 PHOENIX CONTACT Borne para placa de circuito impreso
MKDSV 5/ 3-7,62
1907144
PHOENIX_CONTACT
50
Borne para placa de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1907144 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABBAA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 443 (C_1_2013) |
| EAN | 4017918479091 |
| Peso por unidad (sin incluir el embalaje) | 8,996 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 12,5 mm |
|---|---|
| Paso | 7,62 mm |
| Media a | 15,24 mm |
| Anchura [ w ] | 22,86 mm |
| Altura de construcción | 21,5 mm |
| Altura [ h ] | 26,6 mm |
| Longitud del pin [P] | 5,1 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | MKDSV 5 |
|---|---|
| Grupo material aislante | II |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión de dimensionamiento (III/2) | 630 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 32 A |
| Sección nominal | 4 mm² |
| Corriente de carga máxima | 30 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A3 |
| Longitud a desaislar | 8 mm |
| Número de polos | 3 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1907144-MKDSV 5/ 3-7,62 | 143 Kbytes |
|
