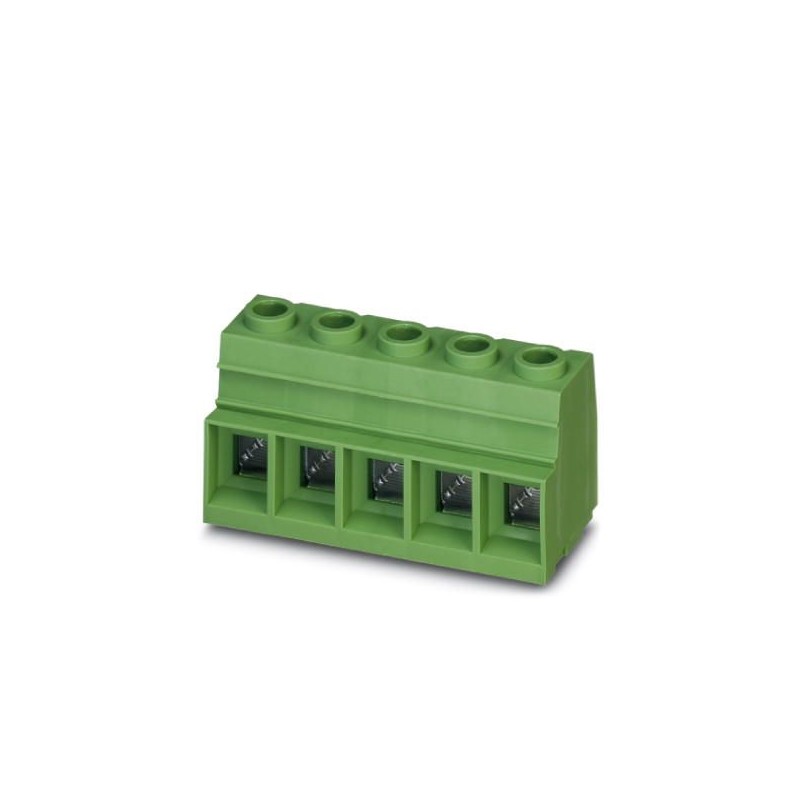

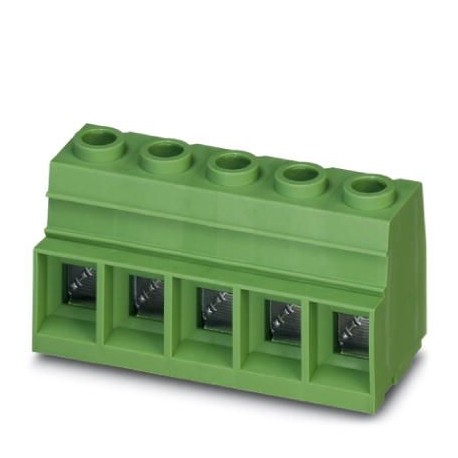

MKDSP 25/ 7-15,00 1932630 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 125..
MKDSP 25/ 7-15,00
1932630
PHOENIX_CONTACT
10
Terminal de tarjetas de circuitos impresos, corriente nominal: 125 A, tensión nominal (III/2): 1000 V, sección nominal: 35 mm², número de potenciales: 7, número de filas: 1, número de polos por fila: 7, familia de artículos: MKDSP 25, paso: 15 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: Z2L Pozidriv con ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,5 mm, número de pines de soldadura por potencial: 4, tipo de embalaje: empaquetado en caja. Deben evitarse las cargas mecánicas permanen
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1932630 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABFAA - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 455 (C_1_2013) |
| EAN | 4017918902131 |
| Peso por unidad (sin incluir el embalaje) | 152,160 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | BG (Bulgaria) |
Dimensiones
| Longitud [ l ] | 31 mm |
|---|---|
| Paso | 15 mm |
| Media a | 90 mm |
| Anchura [ w ] | 105 mm |
| Altura de construcción | 39 mm |
| Altura [ h ] | 43,5 mm |
| Longitud del pin [P] | 4,5 mm |
| Diámetro orificio | 1,6 mm |
Generalidades
| Familia de artículos | MKDSP 25 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 125 A |
| Sección nominal | 35 mm² |
| Corriente de carga máxima | 125 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | B7 |
| Longitud a desaislar | 18 mm |
| Número de polos | 7 |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 2,5 Nm |
| Par de apriete máx. | 4,5 Nm |
| Observación | El par de apriete ≤ 25 mm² es 2,5 Nm, > 25 mm² es 4,5 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 2 |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 16 mm² |
Indicaciones sobre conductores de aluminio
| Forma sección transversal-par de apriete de la línea | Sección de línea:35 mm²; Par de giro:4,5 Nm; Forma del cable:redondo, unifilar, clase 1(re) |
|---|---|
| Sección de línea:25 mm²; Par de giro:2,5 Nm; Forma del cable:redondo, unifilar, clase 1(re) | |
| Sección de línea:16 mm²; Par de giro:2,5 Nm; Forma del cable:redondo, unifilar, clase 1(re) | |
| Especificación del ensayo | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Indicaciones para preparación previa de conductores | Para un contacto duradero y seguro del conductor de aluminio se requieren las siguientes medidas: se deberá eliminar la capa de óxido del extremo pelado del conductor de aluminio con una cuchilla u sumergir inmediatamente en vaselina libre de ácidos y álcalis, es decir, neutra. Con cada nueva conexión de conductores, deberá repetirse la preparación previa de los mismos. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 43.5 mm |
| Número de conexiones eléctricas (EF008252) | 7 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 15 mm |
| Corriente nominal In (EF008250) | 125 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 1.5 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.6 mm |
| Longitud del pin (EF006825) | 4.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1932630-MKDSP 25/ 7-15,00 | 170 Kbytes |
|
