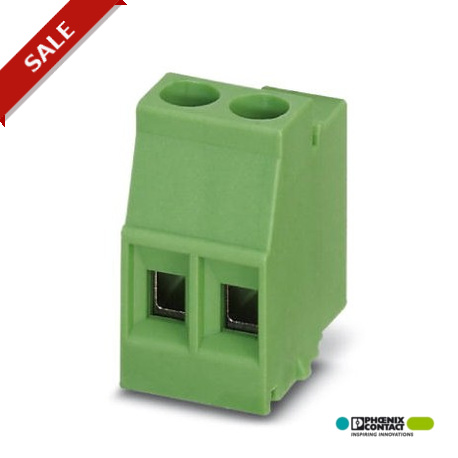

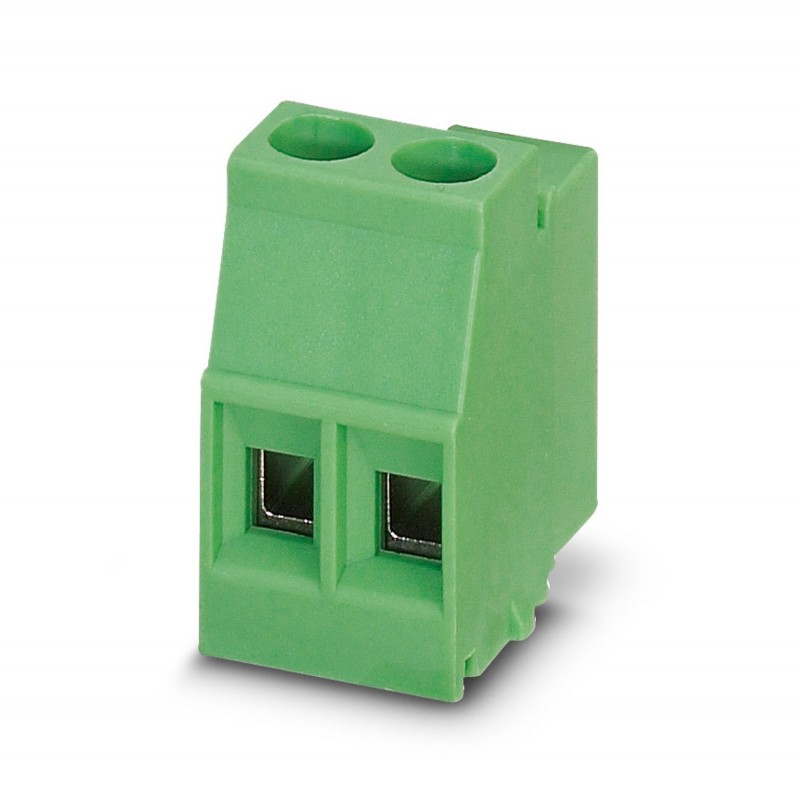

MKDSO 2,5/ 2-L 1707205 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 24 A, ..
MKDSO 2,5/ 2-L
1707205
PHOENIX_CONTACT
250
Terminal de tarjetas de circuitos impresos, corriente nominal: 24 A, tensión nominal (III/2): 400 V, sección nominal: 2,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: MKDSO 2,5/..-L, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. Artículo con salida de pin lateral a la izquierda
Terminal de la placa de circuito impreso, corriente nominal: 24 A, voltaje nominal (III/2): 400 V, sección transversal nominal: 2,5 mm2, número de potenciales: 2, número de filas: 1, número de posiciones por fila: 2, gama de productos: MKDSO 2,5/.. -L, paso: 5 mm, método de conexión: Conexión por tornillo con manga de tensión, montaje: Soldadura por onda, dirección de conexión conductor/PCB: 0 °, color: verde, Disposición de los pines: Clavija lineal, Pasador de soldadura [P]: 3,5 mm, número de pasadores por potencial: 1, tipo de embalaje: empaquetado en cartón. Producto con salida de pin en el lado izquierdo
Conectores > Terminal para circuito impreso
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Dimensiones
| Longitud | 15,3 mm |
|---|---|
| Paso | 5,00 mm |
| Media a | 5 mm |
| Altura de construcción | 18 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones patilla | 0,8 x 1 |
| Diámetro orificio | 1,4 mm |
Generalidades
| Familia de artículos | MKDSO 2,5/..-L |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 24 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 24 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A2 |
| Longitud a desaislar | 8 mm |
| Número de polos | 2 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 18.05 mm |
| Número de conexiones eléctricas (EF008252) | 2 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1707205-MKDSO 2,5/ 2-L | 148 Kbytes |
|
