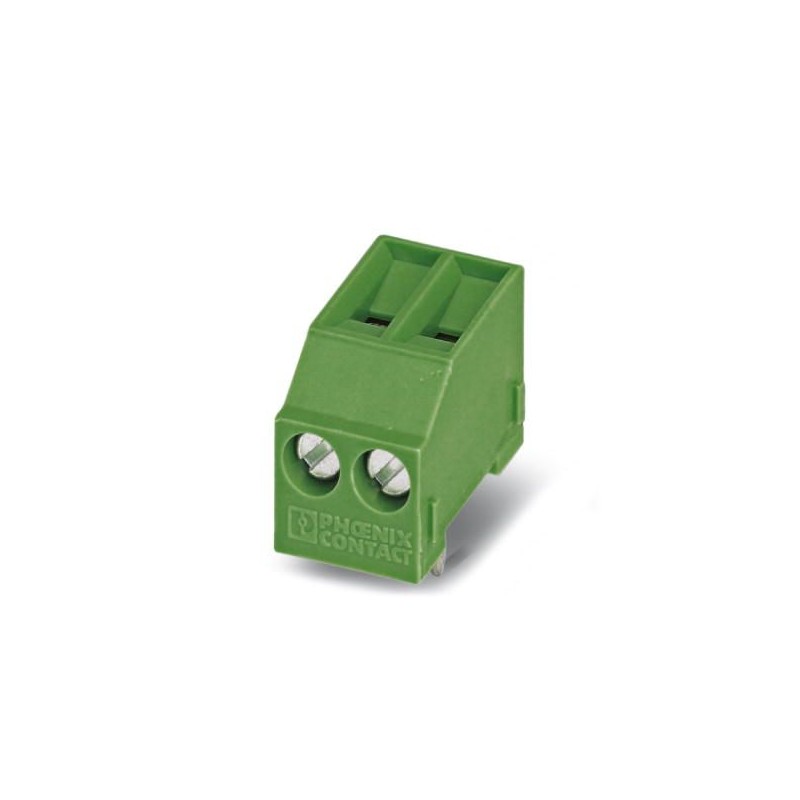

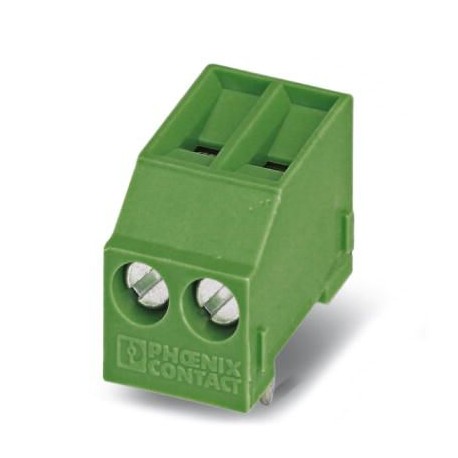

MKDSFW 3/ 2 1771529 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 24 A, ten..
MKDSFW 3/ 2
1771529
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 24 A, tensión nominal (III/2): 400 V, sección nominal: 2,5 mm2, número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: MKDSFW 3, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 90 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos!
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1771529 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACAA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 107 (C_1_2013) |
| EAN | 4017918036256 |
| Peso por unidad (sin incluir el embalaje) | 4,189 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | MKDSFW 3 |
| Paso | 5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Rosca de tornillo | M3 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 24 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Capacidad conex.
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 1 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de pelado | 8 mm |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V2 |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 20,5 mm |
| Anchura [ w ] | 10 mm |
| Altura [ h ] | 16,7 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 11,7 mm |
| Longitud del pin [P] | 5 mm |
| Dimensiones de patilla | 0,9 x 0,9 mm |
| Media a | 5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Observación | Para la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja). |
Indicaciones de procesamiento
| Proceso | Soldadura por ola |
|---|---|
| Especificación del ensayo | conforme a IEC 61760-1:2006-04 |
| conforme a IEC 60068-2-54:2006-04 |
Ensayos eléctricos
| Corriente asignada | 24 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16.7 mm |
| Número de conexiones eléctricas (EF008252) | 2 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
