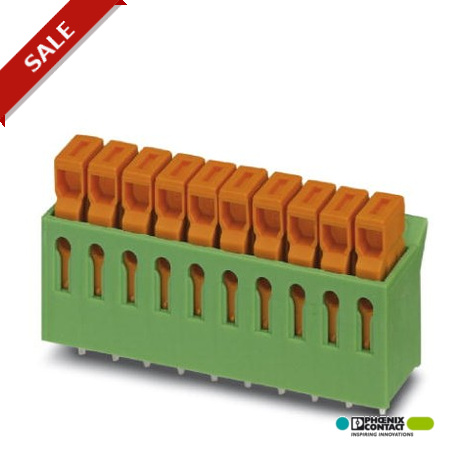

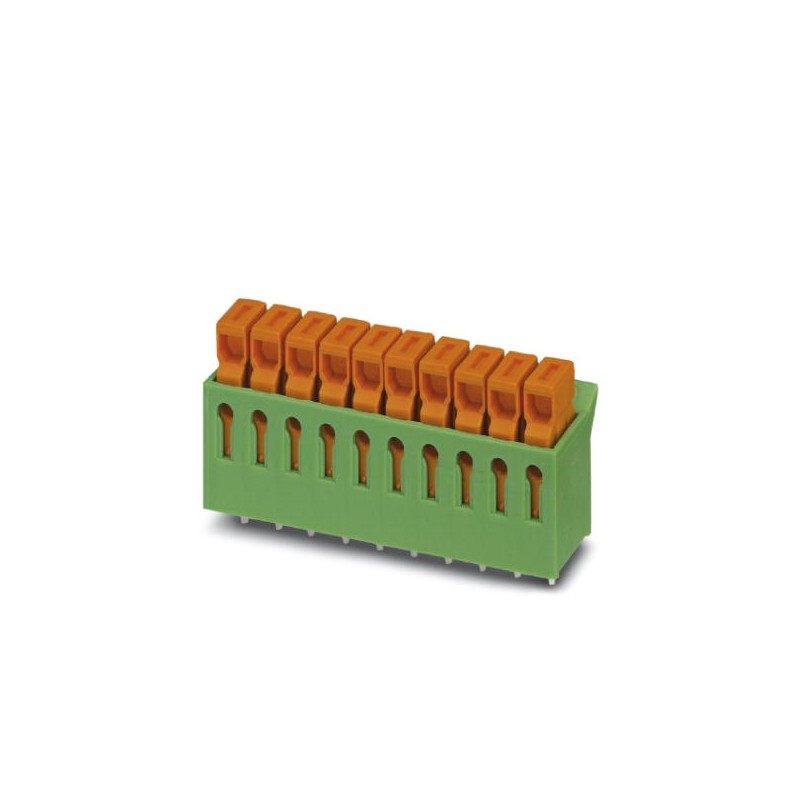

IDC 0,3/ 9-3,81 1706248 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 5 A, ..
IDC 0,3/ 9-3,81
1706248
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 5 A, tensión nominal (III/2): 160 V, sección nominal: 0,34 mm², número de potenciales: 9, número de filas: 1, número de polos por fila: 9, familia de artículos: IDC 0,3, paso: 3,81 mm, tipo de conexión: Conexión por desplazamiento, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Dimensiones
| Longitud | 10 mm |
|---|---|
| Paso | 3,81 mm |
| Media a | 30,48 mm |
| Altura de construcción | 15 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones patilla | 1 x 0,4 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | IDC 0,3 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 5 A |
| Sección nominal | 0,34 mm² |
| Corriente de carga máxima | 5 A (con una sección de conductor de 0,34 mm²) |
| Aislamiento | PA |
| Superficie pin de soldadura | Sn |
| Clase de combustibilidad según UL 94 | V0 |
| Número de polos | 9 |
Datos de conexión
| Sección de conductor rígido mín. | 0,13 mm² |
|---|---|
| Sección de conductor rígido máx. | 0,34 mm² |
| Sección de conductor flexible mín. | 0,22 mm² |
| Sección de conductor flexible máx. | 0,34 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 22 |
| Diámetro de conductor incl. aislamiento | 1,8 mm |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 22.2 mm |
| Número de conexiones eléctricas (EF008252) | 9 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Corriente nominal In (EF008250) | 5 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable sólido (EF007337) | 0.13 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.22 mm² |
| Sección de conductor conectable (EF007343) | 0.34 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1706248-IDC 0,3/ 9-3,81 | 204 Kbytes |
|
