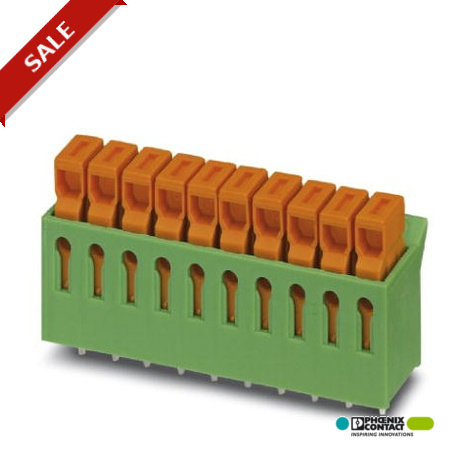

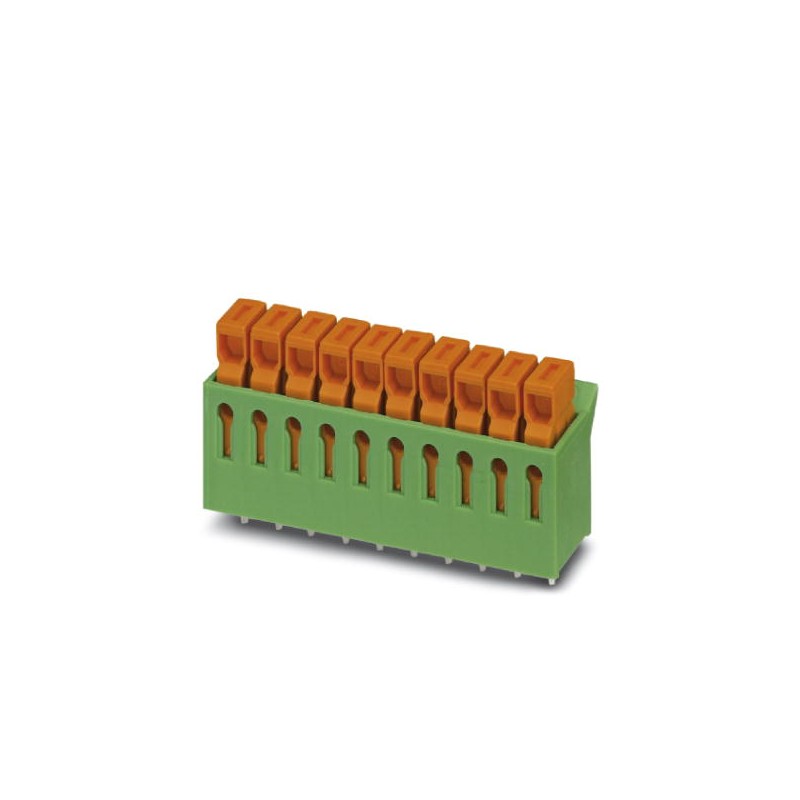

IDC 0,3/ 5-3,81 1706206 PHOENIX CONTACT Borne p. placa de circuito impreso, Corriente nominal: 5 A, Tensión .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IDC 0,3/ 5-3,81 1706206 PHOENIX CONTACT Borne p. placa de circuito impreso, Corriente nominal: 5 A, Tensión ..

IDC 0,3/ 5-3,81

1706206

PHOENIX_CONTACT

50

Borne p. placa de circuito impreso, corriente nominal: 5 A, tensión nominal: 160 V, paso: 3,81 mm, número de polos: 5, tipo de conexión: Conexión por desplazamiento, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde

Borne para placa de circuito impreso, corriente nominal: 5 A, tensión nominal (III/2): 160 V, sección nominal: 0,34 mm², número de potenciales: 5, número de filas: 1, número de polos por fila: 5, familia de artículos: IDC 0,3, paso: 3,81 mm, tipo de conexión: Conexión por desplazamiento, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja

Más detalles


Conectores > Terminal para circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $90.32
Precio unitario: $1.81

Cantidad Precio
50+$1.81
100+$1.69
150+$1.54
200+$1.46
300+$1.39
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Dimensiones

Longitud10 mm
Paso3,81 mm
Media a15,24 mm
Altura de construcción15 mm
Longitud de la patilla de soldar3,5 mm
Dimensiones patilla1 x 0,4 mm
Diámetro orificio1,3 mm

Generalidades

Familia de artículosIDC 0,3
Grupo material aislanteI
Tensión transitoria de dimensionamiento (III/3)2,5 kV
Tensión transitoria de dimensionamiento (III/2)2,5 kV
Tensión transitoria de dimensionamiento (II/2)2,5 kV
Tensión de dimensionamiento (III/3)160 V
Tensión de dimensionamiento (III/2)160 V
Tensión de dimensionamiento (II/2)320 V
Conexión según normaEN-VDE
Corriente nominal IN5 A
Sección nominal0,34 mm²
Corriente de carga máxima5 A (con una sección de conductor de 0,34 mm²)
AislamientoPA
Superficie pin de soldaduraSn
Clase de combustibilidad según UL 94V0
Número de polos5

Datos de conexión

Sección de conductor rígido mín.0,13 mm²
Sección de conductor rígido máx.0,34 mm²
Sección de conductor flexible mín.0,22 mm²
Sección de conductor flexible máx.0,34 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.22
Diámetro de conductor incl. aislamiento1,8 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf 14 Mbytes
PHOENIX CONTACT-1706206-IDC 0,3/ 5-3,81 203 Kbytes PHOENIX CONTACT-1706206-IDC 0,3/ 5-3,81
