PHOENIX_CONTACTBornasPT 2,5-4L/2P 3012310 PHOENIX CONTACT Borne multipiso, tensión nominal: 250 V, corriente nominal: 10 A, númer..

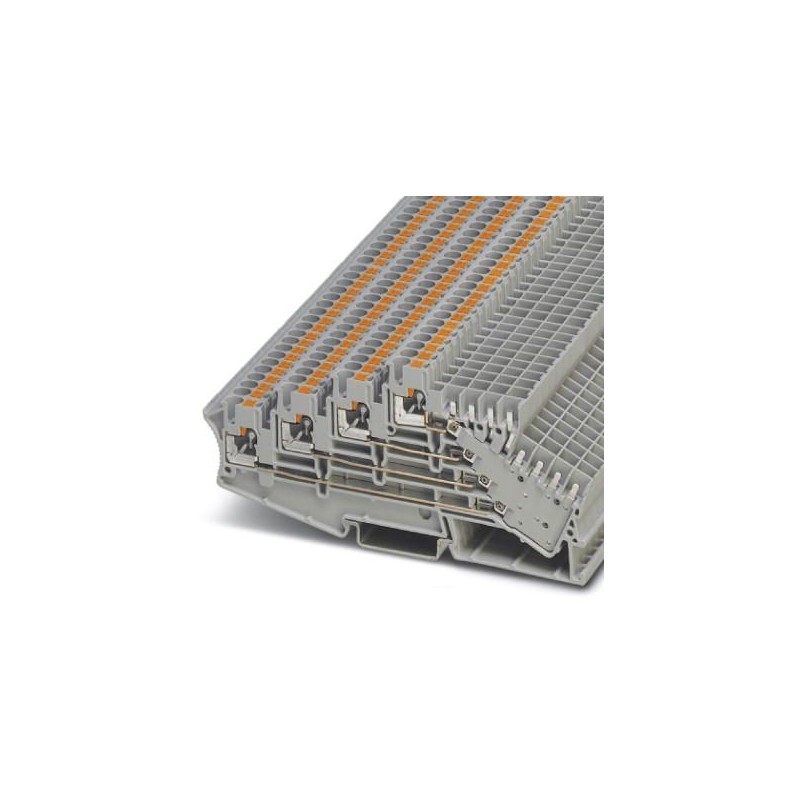

PHOENIX_CONTACT PT 2,5-4L/2P 3012310 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

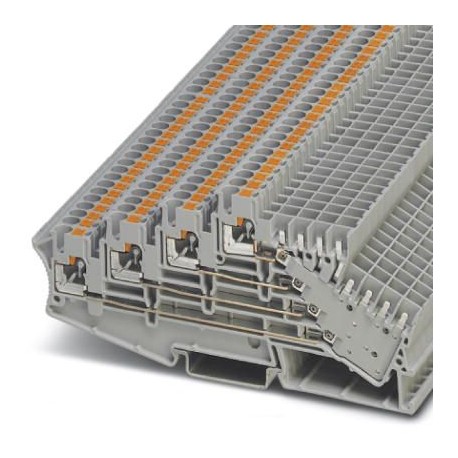

PT 2,5-4L/2P 3012310 PHOENIX CONTACT Borne multipiso, tensión nominal: 250 V, corriente nominal: 10 A, númer..

Referencia: PT 2,5-4L/2P

Código: 3012310

Fabricante: PHOENIX_CONTACT

Descripción:

Borne multipiso, tensión nominal: 250 V, corriente nominal: 10 A, número de conexiones: 12, tipo de conexión: Conexión push-in / conexión enchufable, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 506,05 €

Precio unitario: 10,121 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3012310
Unidad de embalaje50 pcs
Clave de ventaBE2241 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 290 (C_1_2017)
EAN4046356645966
Peso por unidad (sin incluir el embalaje)24,500 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos4
Número de conexiones12
Potenciales4
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento4 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W (al conectar varios pisos se reproduce el valor)
Temperatura ambiente (servicio)-60 °C ... 100 °C (en función de la curva derating)
Temperatura ambiente (montaje)-40 °C ... 100 °C
Corriente de carga máxima10 A (con una sección del conductor de 2,5 mm²)
Corriente nominal IN10 A
Tensión nominal UN250 V
Pared lateral abiertaSí
Ciclos de enchufe mecánicos50
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria4,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable2,21 kV
Resultado del asiento fijo en el soporte de fijaciónPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35
Valor nominal1 N
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor1 mm²
Corriente de corta duración0,12 kA
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoEnsayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia de ensayof1= 5 Hz hasta f2= 150 Hz
Nivel ASD0,964 (m/s2)2/Hz
Aceleración0,58 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración5g
Duración del choque30 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura5,2 mm
Ancho de tapa2,2 mm
Longitud125 mm
Altura NS 35/7,559 mm
Altura NS 35/1566,5 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 61984
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Calibre machoA3

Normas y especificaciones

Conexión según normaIEC 61984
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3012310 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor10 A
CaracterísticaTensión nominal (EF000228)
Valor250 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorOtros
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorOtros
CaracterísticaNúmero de pisos (EF002659)
Valor4
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor3
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor125 mm
CaracterísticaProfundidad (EF000049)
Valor59 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaPisos puenteados internamente (EF002661)
ValorNo
