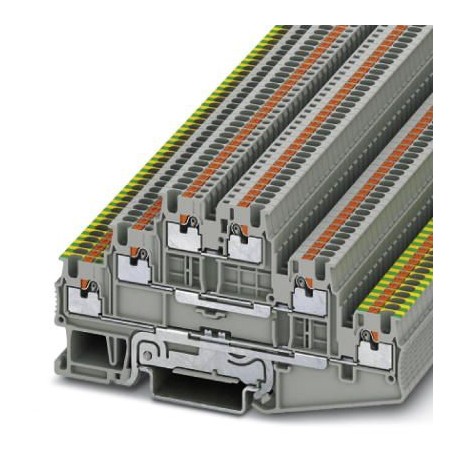

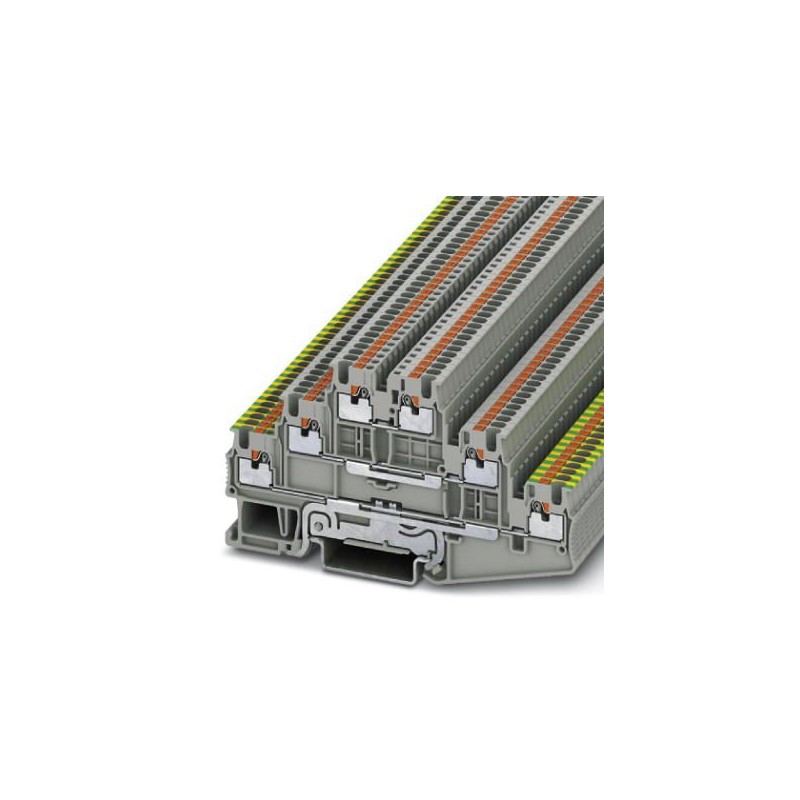

PT 1,5/S-PE/L/L 3213768 PHOENIX CONTACT Borne de tierra para carril
PT 1,5/S-PE/L/L
3213768
PHOENIX_CONTACT
50
Borne de tierra para carril, tipo de conexión: Conexión push-in, sección: 0,14 mm² - 1,5 mm², AWG: 26 - 14, anchura: 3,5 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borna de tierra, tensión nominal: 500 V, corriente nominal: 15 A, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para conductor de protección
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3213768 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2225 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 38 (C_1_2017) |
| EAN | 4046356572538 |
| Peso por unidad (sin incluir el embalaje) | 14,080 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 3 |
|---|---|
| Número de conexiones | 6 |
| Sección nominal | 1,5 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,56 W (al conectar varios pisos se reproduce el valor) |
| Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
| Corriente nominal IN | 15 A |
| Corriente de carga máxima | 15 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
| Índice de temperatura del material aislante relativo (Elec.; UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293 |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A1 / B1 |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-1/IEC 60947-7-2 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3213768-PT 1,5/S-PE/L/L | 112 Kbytes |
|
