PHOENIX_CONTACTI/OIB IL RS 232-2MBD-PAC 2862084 PHOENIX CONTACT Inline, Módulo de comunicación, interfaz RS-232: 1, Comunicaci..

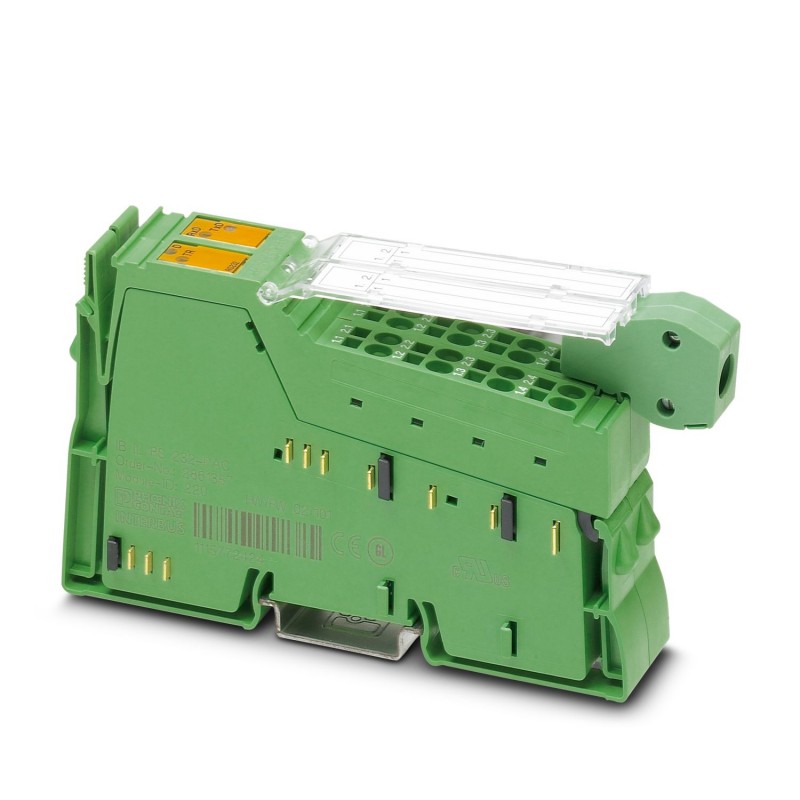

PHOENIX_CONTACT IB IL RS 232-2MBD-PAC 2862084 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL RS 232-2MBD-PAC 2862084 PHOENIX CONTACT Inline, Módulo de comunicación, interfaz RS-232: 1, Comunicaci..

Referencia: IB IL RS 232-2MBD-PAC

Código: 2862084

Fabricante: PHOENIX_CONTACT

Descripción:

Inline, Módulo de comunicación, interfaz RS-232: 1, Comunicación mediante PCP, velocidad de transmisión en el bus local: 2 MBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 405,17 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Dimensiones
Esquema de dimensionesnyofjdskjy.jpg
Anchura24,4 mm
Altura136,8 mm
Profundidad71,5 mm
Notas
Nota sobre el uso
Nota sobre la aplicaciónSolo para el uso industrial
Interfaces
Bus local Inline
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión2 MBit/s
RS-232
Número de interfaces1
Tipo de conexiónConexión por resorte
Nota acerca del tipo de conexiónEmplee cables apantallados.
Velocidad de transmisión110 Bit/s ... 38400 Bit/s (parametrizable)
Física de transmisiónCobre
Bits de datos7 ú 8
Bits de parada1 ó 2
Memoria de entrada4 kByte
Memoria de salida1 kByte
Propiedades de sistema
Módulo
Código de ID (dec.)220
Código de ID (hex.)DC
Código de longitud (hex.)01
Código de longitud (dec.)01
Canal de datos de proceso16 Bit
Área de direcciones de entrada2 Byte
Espacio de direcciones de salida2 Byte
Longitud de registro48 Bit
Propiedades del artículo
Tipo de productoComponente de E/S
Familia de productosInline
Construcciónmodular
Contenido de suministroincluidos conectores Inline y campos de rotulación
Características especialesComunicación mediante PCP
Estado de mantenimiento de datos
Revisión de artículo05
Propiedades eléctricas
Potencia disipada máxima con condición nominal1,7 W
Potenciales: Suministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientemáx. 225 mA (todas las conexiones de la interfaz serial puestas en cortocircuito)
típ. 165 mA
Datos de conexión
Tecnología de conexión
Denominación ConexiónConectores Inline
Conexión de conductores
Tipo de conexiónConexión por resorte
Sección de conductor rígido0,08 mm² ... 1,5 mm²
Sección de conductor flexible0,08 mm² ... 1,5 mm²
Sección de conductor AWG28 ... 16
Longitud a desaislar8 mm
Conectores Inline
Tipo de conexiónConexión por resorte
Sección de conductor rígido0,08 mm² ... 1,5 mm²
Sección de conductor flexible0,08 mm² ... 1,5 mm²
Sección de conductor AWG28 ... 16
Longitud a desaislar8 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-25 °C ... 55 °C
Índice de protecciónIP20
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (según DIN EN 61131-2)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (según DIN EN 61131-2)
Normas y especificaciones
Clase de protecciónIII (IEC 61140, EN 61140, VDE 0140-1)
Montaje
Tipo de montajeMontaje sobre carril DIN

ETIM for 2862084 Controladores lógicos programables PLC (EC001604)

CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaCon aislamiento galvánico (EF003272)
ValorNo
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor24.3 mm
CaracterísticaAltura (EF000040)
Valor136.04 mm
CaracterísticaProfundidad (EF000049)
Valor70.51 mm
