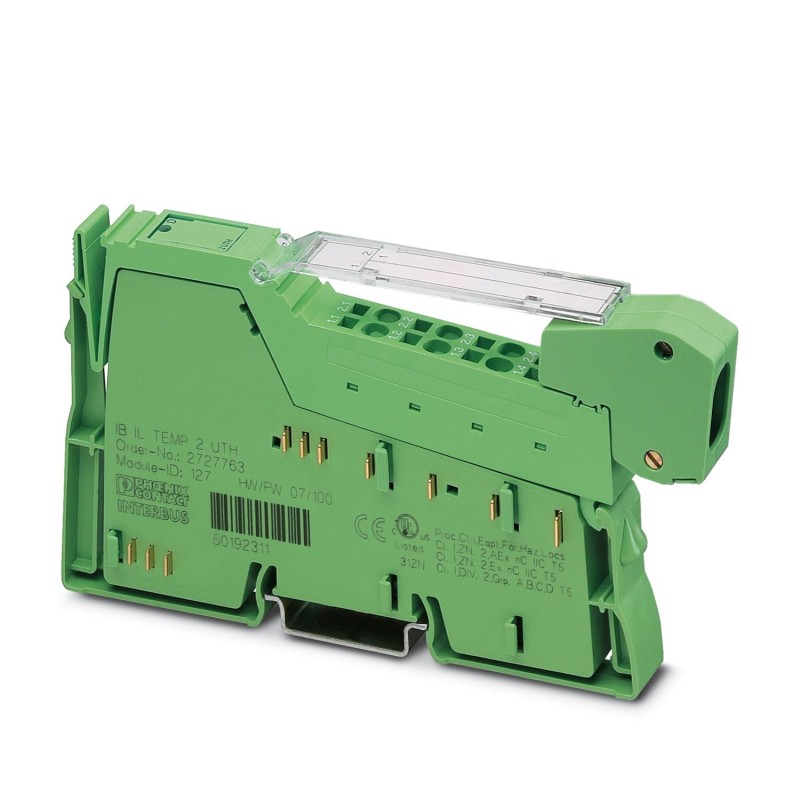

PHOENIX_CONTACT IB IL TEMP 2 UTH-PAC 2861386 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL TEMP 2 UTH-PAC 2861386 PHOENIX CONTACT Inline, Módulo de registro de temperatura, Entradas UTH analógi..

Referencia: IB IL TEMP 2 UTH-PAC

Código: 2861386

Fabricante: PHOENIX_CONTACT

Descripción:

Inline, Módulo de registro de temperatura, Entradas UTH analógicas: 2 (Termopares o tensión lineal), tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación
Inline, terminal de medición de temperatura, entradas analógicas UTH: 2 (termopares o voltaje lineal), tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kbps, grado de protección: IP20, incluyendo conector en línea y campo de etiquetado

Categorías:

  • Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 282,36 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2861386
Unidad de embalaje1 pcs
Clave de ventaDRI143 -
Página del catálogoPágina 164 (C_6_2017)
EAN4017918894320
Peso por unidad (sin incluir el embalaje)67,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Observación

Restricción de uso1

Medidas

Esquema de dimensiones
Anchura12,2 mm
Altura136,8 mm
Profundidad71,5 mm
Observación acerca de indicaciones de medidaDimensiones de la carcasa

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (sin condensación)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Generalidades

Tipo de montajeCarril
Peso neto67 g
Observación acerca de las indicaciones de pesosin conectores
Modo operativoServicio de datos de proceso con dos palabras
Mensajes de diagnósticoCorte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus
Fallo o la tensión lógica ULdemasiado baja Mensaje de error periférico en el acoplador de bus
Error en periferia Mensaje de error en los datos de proceso
Error de usuario Mensaje de error en los datos de proceso

Interfaces

DenominaciónBus local Inline
Número de canales2
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión500 kBit/s

Potenciales Inline

DenominaciónSuministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientetíp. 43 mA
máx. 60 mA
DenominaciónSuministro de los módulos analógicos (UANA)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corrientetíp. 11 mA
máx. 18 mA
Consumo de potenciatíp. 587 mW

Entradas analógicas

Número de entradas2 (Termopares o tensión lineal)
Denominación EntradaEntradas UTH analógicas
Descripción de la entradaEntradas para termopares o tensión lineal
Tipo de conexiónConector Inline
Técnica de conexión2 conductores
Nota sobre la tecnología de conexiónCable de compensación apantallado para TC con sensores encapsulados
Tipos de sensor utilizables (TC)U, T, L, J, E, K, N, S, R, B, C, W, HK
Sistema de mediciónAproximación sucesiva
Representación del valor de medición16 bits (15 bits + signo)
Tiempo de conversión A/Dtíp. 120 µs (por canal)
Actualización de los datos de procesomáx. 30 ms (para ambos canales)
Denominación de la protecciónProtección contra sobretensiones (canales TC)

Separación de potencial

Trayecto de comprobaciónAlimentación de 7,5 V (lógica de bus) / alimentación analógica de 24 V (periferia analógica) 500 V AC 50 Hz 1 min.
Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min.
Alimentación analógica de 24 V (periferia analógica) / tierra funcional 500 V AC 50 Hz 1 min.

Normas y especificaciones

Conexión según normaCUL
Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2861386 Controladores lógicos programables PLC (EC001596)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaEntrada, corriente (EF003204)
ValorNo
CaracterísticaEntrada, tensión (EF003205)
ValorNo
CaracterísticaEntrada, resistencia (EF003206)
ValorNo
CaracterísticaEntrada, termómetro de resistencia (EF003207)
ValorNo
CaracterísticaEntrada, termopar (EF003208)
ValorSí
CaracterísticaSeñal de entrada configurable (EF003209)
ValorNo
CaracterísticaSalida, corriente (EF003212)
ValorNo
CaracterísticaSalida, tensión (EF003213)
ValorNo
CaracterísticaSeñal de salida configurable (EF003214)
ValorNo
CaracterísticaNúmero de entradas analógicas (EF001994)
Valor0
CaracterísticaNúmero de salidas analógicas (EF001995)
Valor0
CaracterísticaEntradas analógicas configurables (EF008518)
ValorNo
CaracterísticaSalidas analógicas configurables (EF008519)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorSí
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor12.15 mm
CaracterísticaAltura (EF000040)
Valor138.44 mm
CaracterísticaProfundidad (EF000049)
Valor70.51 mm
