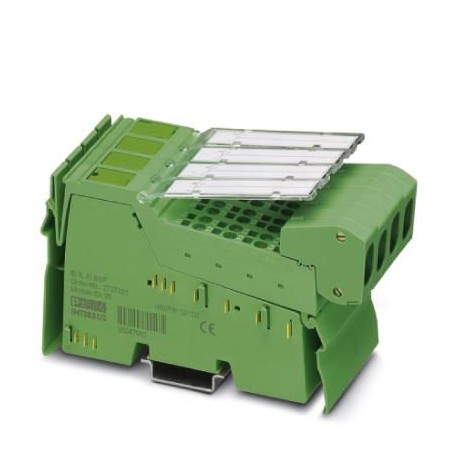

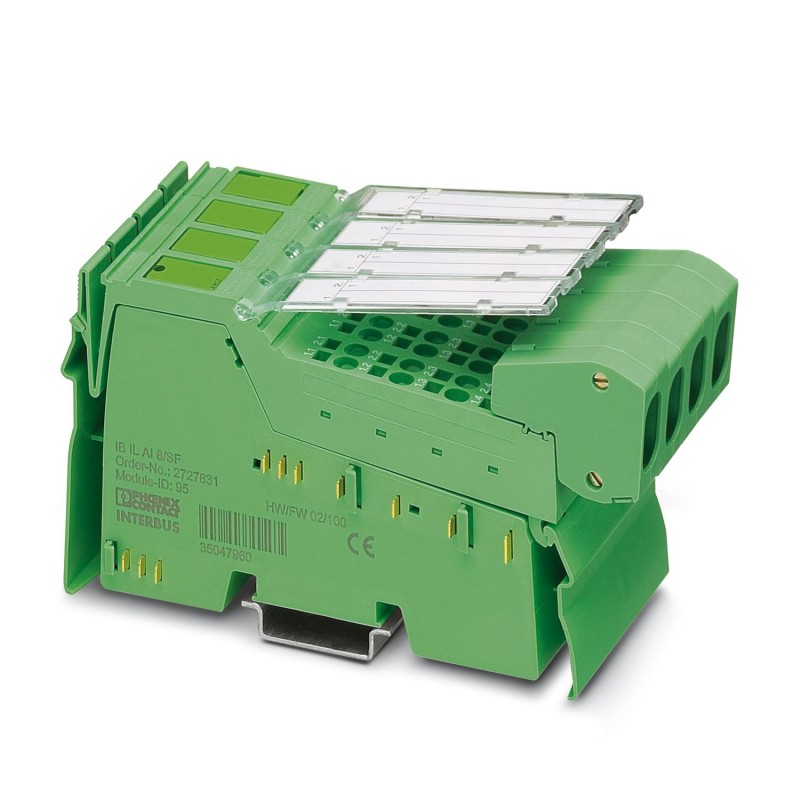

IB IL AI 8/SF-PAC 2861412 PHOENIX CONTACT Inline, Módulo de entrada analógica, Entradas analógicas: 8, 0 V ...
IB IL AI 8/SF-PAC
2861412
PHOENIX_CONTACT
Inline, Módulo de entrada analógica, Entradas analógicas: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, 0 mA ... 40 mA, -40 mA ... 40 mA, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de E/S analógica de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 136,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Interfaces
| Bus local Inline | |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Propiedades de sistema
| Módulo | |
| Código de ID (dec.) | 95 |
| Código de ID (hex.) | 5F |
| Código de longitud (hex.) | 02 |
| Código de longitud (dec.) | 02 |
| Canal de datos de proceso | 32 Bit |
| Área de direcciones de entrada | 4 Byte |
| Espacio de direcciones de salida | 4 Byte |
| Longitud de registro | 32 Bit |
| Demanda de datos de parámetros | 6 Byte |
| Necesidad de datos de configuración | 5 Byte |
Datos de entrada
| Analógico: Generalidades | |
| Denominación Entrada | Entradas analógicas |
| Descripción de la entrada | Entradas Single Ended, tensión o corriente |
| Número de entradas | 8 |
| Tiempo de conversión A/D | aprox. 10 µs |
| Resolución convertidor A/D | 16 Bit |
| Tipo de conexión | Conector apantallado Inline |
| Tecnología de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 0 mA ... 40 mA | |
| -40 mA ... 40 mA | |
| Resistencia de entrada Entrada de corriente | 25 Ω (Resistencia de medición) |
| Señal de entrada Tensión | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 25 V | |
| -25 V ... 25 V | |
| 0 V ... 50 V | |
| Resistencia de entrada Entrada de tensión | > 240 kΩ |
| Formato de datos | IB IL, IB ST, IB RT, representación normalizada, formato PIO |
| Filtrado | Filtro paso bajo 1.er orden |
| Frecuencia límite (3 dB) | 3,5 kHz |
| Sistema de medición | Aproximación sucesiva |
| Resolución del valor de medición | 16 bits (15 bits + signo) |
| Representación del valor de medición | 16 bits complemento a dos |
| Circuito de protección | Protección contra sobretensiones, protección contra sobrecorriente; máx. 100 % sobrecarga (referido al valor nominal) |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Modo operativo | Servicio de datos de proceso con dos palabras |
| Mensajes de diagnóstico | Fallo de la alimentación de tensión en UANA |
| Error en periferia Mensaje de error en los datos de proceso | |
| Error de usuario Mensaje de error en los datos de proceso | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 11 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 1,25 W |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 55 mA |
| típ. 48 mA | |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 35 mA |
| típ. 24 mA | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ periferia | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA/ tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Periferia / tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Entrada, corriente (EF003204) | Sí |
| Entrada, tensión (EF003205) | Sí |
| Entrada, resistencia (EF003206) | No |
| Entrada, termómetro de resistencia (EF003207) | No |
| Entrada, termopar (EF003208) | No |
| Señal de entrada configurable (EF003209) | Sí |
| Resolución de las entradas analógicas (EF003575) | 16 Bit |
| Salida, corriente (EF003212) | No |
| Salida, tensión (EF003213) | No |
| Señal de salida configurable (EF003214) | No |
| Número de entradas analógicas (EF001994) | 8 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas analógicas configurables (EF008518) | Sí |
| Salidas analógicas configurables (EF008519) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 138.44 mm |
| Profundidad (EF000049) | 70.51 mm |
