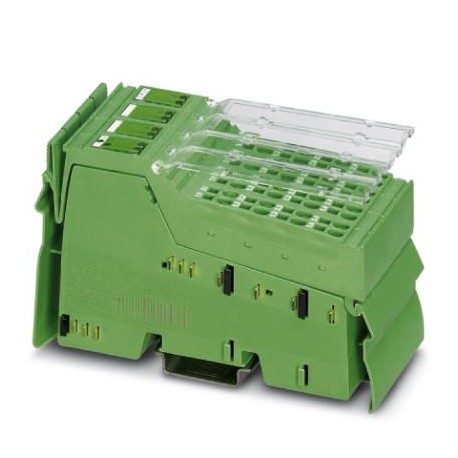

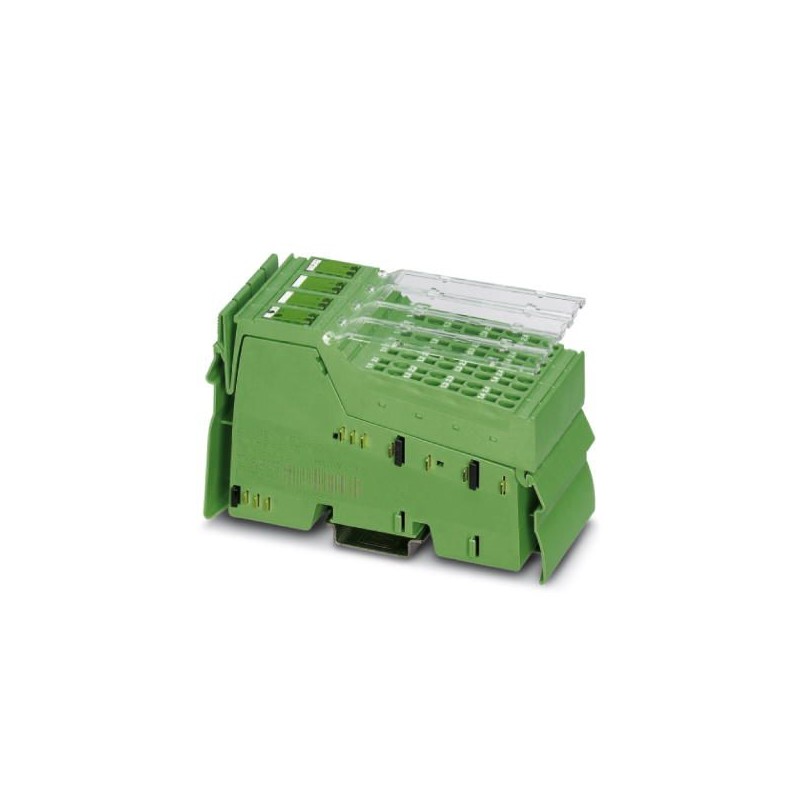

IB IL TEMP 4/8 RTD/EF-2MBD-PAC
2897606
PHOENIX_CONTACT
1
Módulo Inline
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2897606 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DRI143 - |
Página del catálogo | Página 285 (AX_2009) |
EAN | 4046356288040 |
Peso por unidad (sin incluir el embalaje) | 190,000 g |
Número de tarifa arancelaria | 85389091 |
País de origen | DE (Alemania) |
Esquema de dimensiones | |
---|---|
Anchura | 48,8 mm |
Altura | 119,8 mm |
Profundidad | 71,5 mm |
Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Temperatura ambiente (servicio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
Índice de protección | IP20 |
Tipo de montaje | Carril |
---|---|
Peso neto | 190 g |
Observación acerca de las indicaciones de peso | con conectores |
Modo operativo | Servicio de datos de proceso con 5 palabras/1 palabra PCP |
Mensajes de diagnóstico | Corte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus |
Fallo o la tensión lógica UL demasiado baja Mensaje de error periférico en el acoplador de bus | |
Error de usuario Mensaje de error en los datos de proceso |
Denominación | Bus local Inline |
---|---|
Tipo de conexión | Maniobra de datos Inline |
Velocidad de transmisión | 2 MBit/s |
Física de transmisión | Cobre |
Denominación | Suministro de la lógica (UL) |
---|---|
Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
Absorción de corriente | típ. 115 mA |
Denominación | Suministro de los módulos analógicos (UANA) |
Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Absorción de corriente | típ. 6 mA |
Consumo de potencia | típ. 1,01 W (Aparato total) |
Número de entradas | 8 (para sensores de temperatura resistivos) |
---|---|
Denominación Entrada | Entradas RTD analógicas |
Descripción de la entrada | Entrada para sensores de temperatura resistivos |
Tipo de conexión | Conexión por resorte |
Técnica de conexión | 4 conductores |
Nota sobre la tecnología de conexión | apantallado |
Tipos de sensor utilizables (RTD) | Sensores para Pt, Ni, KTY, Cu, resistencias lineales |
Margen de resistencia lineal | 0 Ω ... 500 Ω |
0 Ω ... 5 kΩ | |
0 Ω ... 30 kΩ | |
Sistema de medición | Procedimiento Sigma-Delta |
Representación del valor de medición | 16 bits (15 bits + signo) |
Resolución A/D | 24 Bit |
Actualización de los datos de proceso | 1,8 s (dependiendo del tipo de servicio hasta 3,3 s) |
Formato de datos | IB IL, compatible con S7 |
Tiempo de filtro de entrada | 100 ms |
Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA / periferia 500 V AC 50 Hz 1 min. |
---|---|
Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA / tierra funcional 500 V AC 50 Hz 1 min. | |
Periferia / tierra funcional 500 V AC 50 Hz 1 min. |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
