PHOENIX_CONTACTBornasUKH 95-FE 3247054 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A, núm..

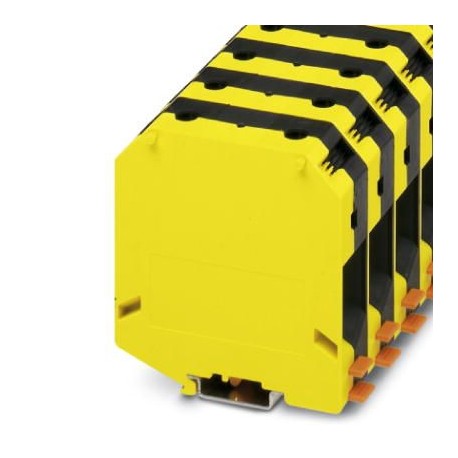

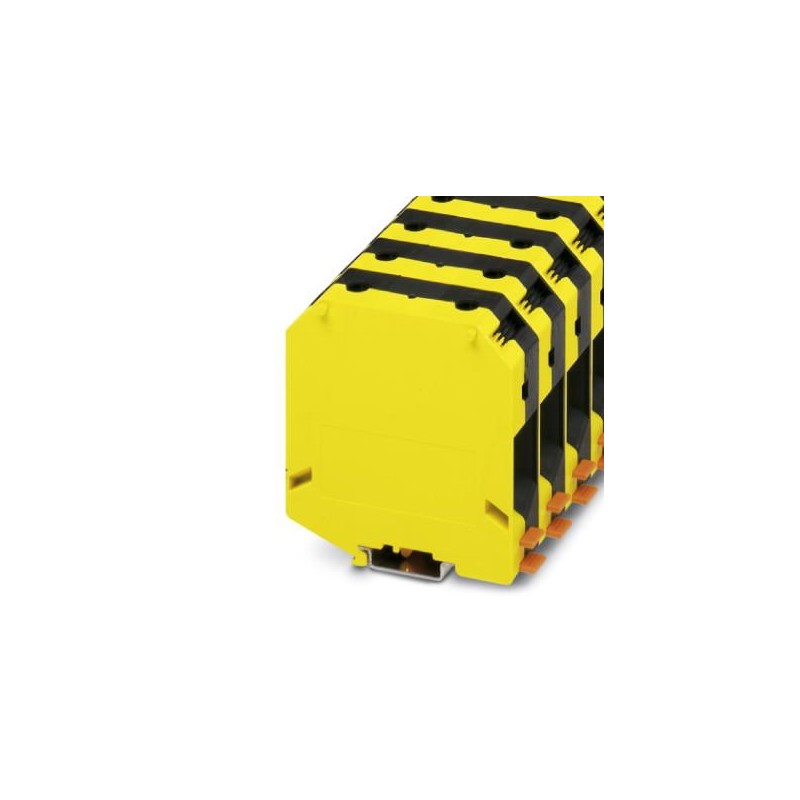

PHOENIX_CONTACT UKH 95-FE 3247054 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UKH 95-FE 3247054 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A, núm..

Referencia: UKH 95-FE

Código: 3247054

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 95 mm², sección: 25 mm² - 95 mm², clase de montaje: NS 35/15, NS 32, color: negro/amarillo

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 80,72 €

Precio unitario: 26,906 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3247054
Unidad de embalaje3 pcs
Clave de ventaBE1311 -
Cantidad de pedido mínima3 pcs
EAN4046356707206
Peso por unidad (sin incluir el embalaje)203,000 g
Número de tarifa arancelaria85369010
País de origenIN (India)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal95 mm²
Colornegro/amarillo
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal7,54 W
Corriente de carga máxima232 A
Corriente nominal IN232 A
Tensión nominal UN1000 V
Pared lateral abiertaNo
Fijación de bornes15 Nm ... 20 Nm (Pie PE con tornillo de fijación, M8)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura25 mm
Longitud83 mm
Altura NS 35/1597,5 mm
Altura NS 3295 mm

Datos de conexión

ObservaciónTornillos con hexágono interior
Tipo de conexiónConexión por tornillo
Rosca de tornilloM8
Longitud a desaislar33 mm
Par de apriete mín.15 Nm
Par de apriete máx.20 Nm
Conexión según normaIEC 60947-7-1
ObservaciónAtención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección de conductor rígido mín.25 mm²
Sección de conductor rígido máx.95 mm²
Sección de conductor AWG mín.4
Sección de conductor AWG máx.3/0
Sección de conductor flexible mín.35 mm²
Sección de conductor flexible máx.95 mm²
Sección del conductor flexible AWG mín.2
Sección del conductor flexible AWG máx.3/0
Sección de conductor flexible con puntera, sin manguito de plástico mín.35 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.95 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.35 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.95 mm²
Sección con peine puenteador rígido máx.95 mm²
Sección con peine puenteador flexible máx.70 mm²
2 conductores con la misma sección, rígidos mín.25 mm²
2 conductores con la misma sección, rígidos máx.35 mm²
2 conductores con la misma sección, flexibles mín.25 mm²
2 conductores con la misma sección, flexibles máx.35 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.16 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.35 mm²

Normas y especificaciones

Conexión según normaCUL
IEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3247054 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor35 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor35 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor25 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor25 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor232 A
CaracterísticaTensión nominal (EF000228)
Valor1000 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor25 mm
CaracterísticaAltura (EF000040)
Valor83 mm
CaracterísticaProfundidad (EF000049)
Valor95 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorNo
CaracterísticaColor (EF000007)
ValorMulticolor
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
