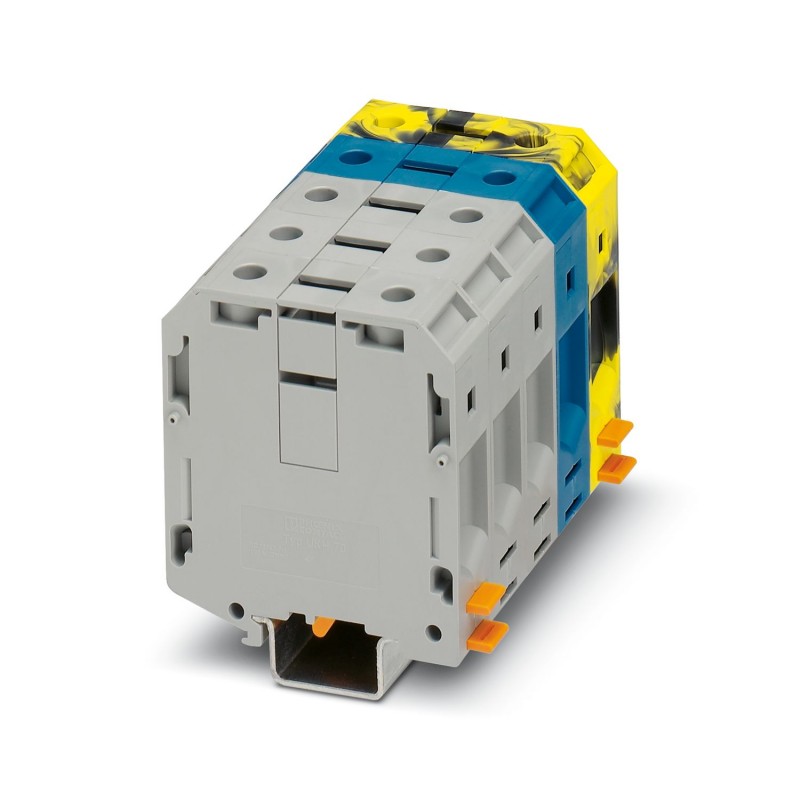

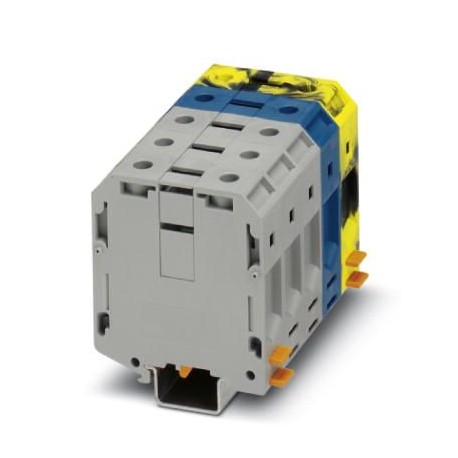

UKH 70-3L/N/FE 3076442 PHOENIX CONTACT Borne de corriente, tipo de conexión: Conexión por tornillo, número d..
UKH 70-3L/N/FE
3076442
PHOENIX_CONTACT
2
Borne de corriente, tipo de conexión: Conexión por tornillo, número de conexiones: 10, número de polos: 5, sección:16 mm² - 70 mm², AWG: 4 - 2/0, anchura: 101,5 mm, color: gris/azul/negro-amarillo, clase de montaje: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 192 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 70 mm², sección: 16 mm² - 70 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, color: gris/azul/negro-amarillo
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 192 A, número de conexiones: 10, número de polos: 5, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 70 mm2, sección: 16 mm2 - 70 mm2, clase de montaje: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, color: gris/azul/negro-amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Borne de potencia |
| Número de polos | 5 |
| Número de conexiones | 10 |
| Número de filas | 1 |
| Potenciales | 5 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 6,27 W |
| Número de conexiones por piso | 10 |
| Sección nominal | 70 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M8 |
| Par de apriete | 8 ... 10 Nm |
| Longitud a desaislar | 24 mm |
| Calibre macho | A11 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 16 mm² ... 70 mm² |
| Sección de conductor AWG | 4 ... 2/0 (Convertido según IEC) |
| Sección de conductor flexible | 25 mm² ... 70 mm² |
| Sección de cable flexible [AWG] | 3 ... 2/0 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 16 mm² ... 70 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 16 mm² ... 70 mm² |
| 2 conductores con la misma sección, rígidos | 16 mm² ... 25 mm² |
| 2 conductores con la misma sección, flexibles | 16 mm² ... 25 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 16 mm² ... 25 mm² |
| Corriente nominal | 192 A |
| Corriente de carga máxima | 192 A (con una sección de cable de 70 mm², la corriente de suma de todos los cables conectados no puede exceder la corriente máxima de carga.) |
| Tensión nominal | 1000 V |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección nominal | 70 mm² |
| Anchura | 101,5 mm |
| Color | multicolor |
| gris (RAL 7042) | |
| azul (RAL 5015) | |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 70 mm² | 8,4 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2,2 kV |
| Resultado | Prueba aprobada |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32/NS 35 |
| Valor nominal Fuerza de ensayo | 10 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 (+/- 2) r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 16 mm2/2,9 kg |
| 70 mm²/10,4 kg | |
| 95 mm²/14 kg | |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 | |
| NS 35/15-2,3 | |
| NS 32 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3076442-UKH 70-3L/N/FE | 112 Kbytes |
|
