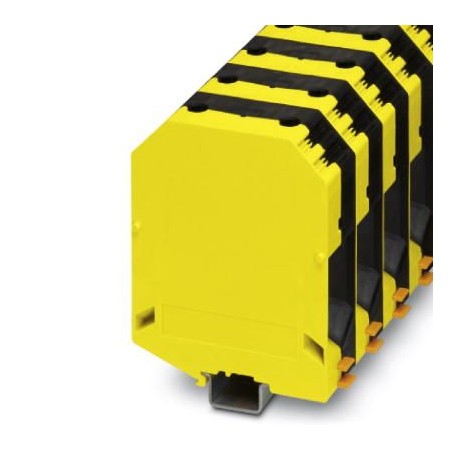

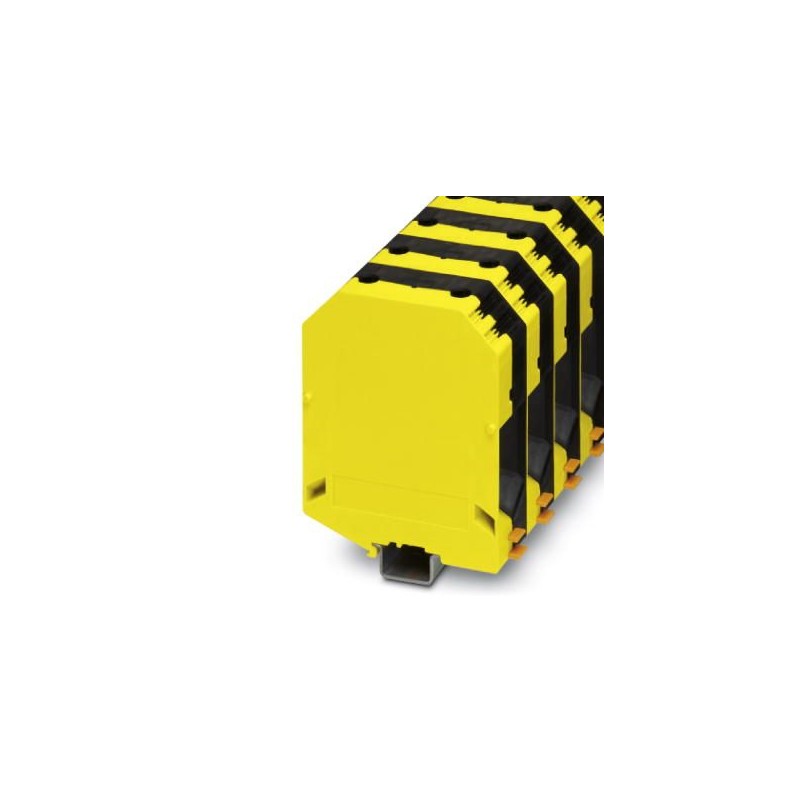

UKH 240-FE 3247056 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 415 A, nú..
UKH 240-FE
3247056
PHOENIX_CONTACT
3
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 415 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 240 mm², sección: 70 mm² - 240 mm², clase de montaje: NS 35/15, NS 32, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3247056 |
|---|---|
| Unidad de embalaje | 3 pcs |
| Clave de venta | BE1311 - |
| EAN | 4046356707220 |
| Peso por unidad (sin incluir el embalaje) | 485,750 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 240 mm² |
| Color | negro/amarillo |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 13,78 W |
| Corriente de carga máxima | 415 A (con una sección de conductor de 240 mm²) |
| Corriente nominal IN | 415 A |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Datos de conexión
| Observación | Tornillos con hexágono interior |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M10 |
| Longitud a desaislar | 40 mm |
| Par de apriete mín. | 25 Nm |
| Par de apriete máx. | 30 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 70 mm² |
| Sección de conductor rígido máx. | 240 mm² |
| Sección de conductor AWG mín. | 2/0 |
| Sección de conductor AWG máx. | 500 kcmil |
| Sección de conductor flexible mín. | 70 mm² |
| Sección de conductor flexible máx. | 240 mm² |
| Sección del conductor flexible AWG mín. | 2/0 |
| Sección del conductor flexible AWG máx. | 500 kcmil |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 70 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 185 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 70 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 185 mm² |
| Sección con peine puenteador rígido máx. | 240 mm² |
| Sección con peine puenteador flexible máx. | 185 mm² |
| 2 conductores con la misma sección, rígidos mín. | 35 mm² |
| 2 conductores con la misma sección, rígidos máx. | 95 mm² |
| 2 conductores con la misma sección, flexibles mín. | 50 mm² |
| 2 conductores con la misma sección, flexibles máx. | 95 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 35 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 50 mm² |
| Calibre macho | B15 |
Normas y especificaciones
| Conexión según norma | UL |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 70 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 70 mm² |
| Sección de conductor conectable sólido (EF007337) | 70 mm² |
| Sección de conductor conectable (EF007343) | 35 mm² |
| Corriente nominal In (EF008250) | 415 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 36 mm |
| Altura (EF000040) | 100 mm |
| Profundidad (EF000049) | 129 mm |
| Ejecución a prueba de explosión "Ex e" (EF008498) | Sí |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3247056-UKH 240-FE | 115 Kbytes |
|
