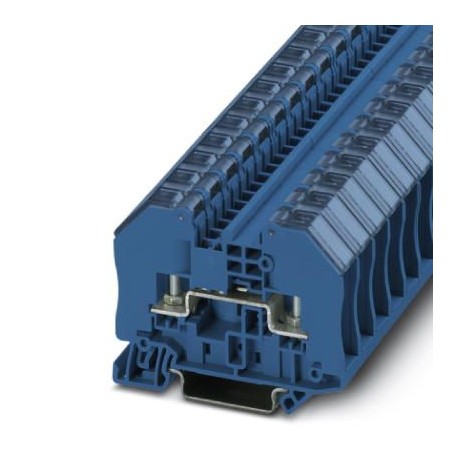

RTO 3-TC BU 3049835 PHOENIX CONTACT Borne de paso
RTO 3-TC BU
3049835
PHOENIX_CONTACT
50
Borne de paso con técnica de conexión por espárrago y cubierta protectora transparente, sección transversal: 0,1 – 2,5 mm², AWG: 26 - 14, ancho: 12,3 mm, color: azul
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3049835 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE4312 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 377 (C_1_2017) |
| EAN | 4046356425131 |
| Peso por unidad (sin incluir el embalaje) | 20,890 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Observación | Importante: en caso de terminales de cable no aislados utilizar la prolongación de trayecto BE-RT... (véase accesorios). |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 24 A (con una sección del conductor de 2,5 mm²) |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | Sí |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 9,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 2,2 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 35 |
| Valor nominal | 1 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
| Corriente de corta duración | 0,3 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
Dimensiones
| Anchura | 12,3 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 66 mm |
| Altura NS 35/7,5 | 51 mm |
| Altura NS 35/15 | 58,5 mm |
Datos de conexión
| Observación | Espárrago de conexión |
|---|---|
| Tipo de conexión | Conexión por espárrago |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,1 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,1 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 0,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 2,5 mm² |
| Diámetro de armella mín. | 3,2 mm |
| Ancho del terminal de cable máx. | 6 mm |
| Diámetro del espárrago | 3 mm |
| Conexión por terminal según la norma | DIN 46237 |
| Sección transversal de la conexión del terminal de cable mín. | 1 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 2,5 mm² |
| Diámetro de armella mín. | 3,2 mm |
| Ancho del terminal de cable máx. | 6 mm |
| Diámetro del espárrago | 3 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3049835-RTO 3-TC BU | 101 Kbytes |
|
