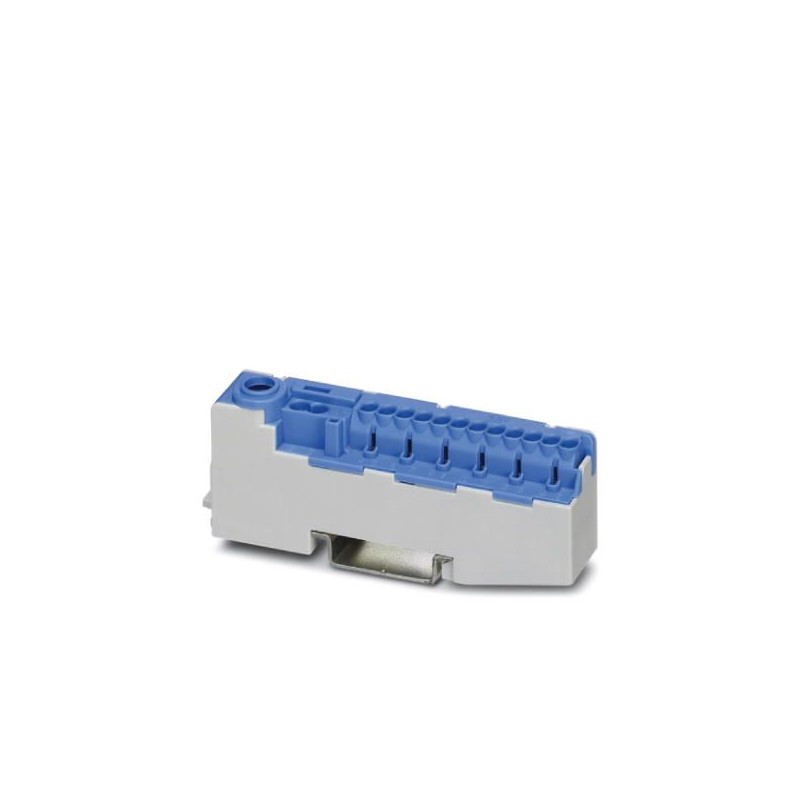

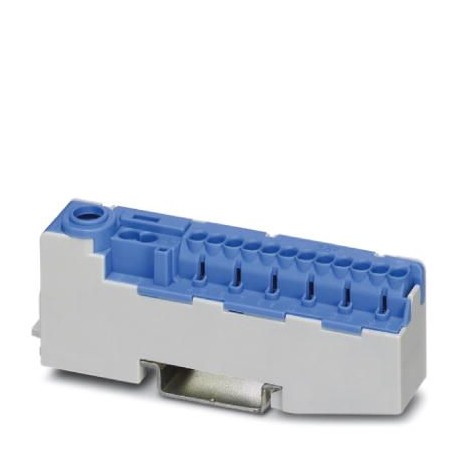

PTU 16/14X2,5 BU 3214014 PHOENIX CONTACT Borne colectivo de potencial
PTU 16/14X2,5 BU
3214014
PHOENIX_CONTACT
10
Borne colectivo de potencial, tipo de conexión: Conexión push-in, Conexión por tornillo, número de conexiones: 15, sección:1 mm² - 2,5 mm², AWG: 18 - 14, anchura: 17,5 mm, color: azul, clase de montaje: NS 35/7,5, NS 35/15
Borne colectivo de potencial, tensión nominal: 1000 V, corriente nominal: 25 A, número de conexiones: 15, tipo de conexión: Conexión push-in, Conexión de 1 piso interior, Sección de dimensionamiento: 2,5 mm², sección: 1 mm² - 2,5 mm², Conexión por tornillo, 1er piso, conexión a la izquierda, Sección de dimensionamiento: 16 mm², sección: 1,5 mm² - 25 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3214014 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE2ZWX - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 123 (C_3_2015) |
| EAN | 4046356664219 |
| Peso por unidad (sin incluir el embalaje) | 41,080 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 15 |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 2,43 W (al conectar varios pisos se reproduce el valor) |
| Tipo de conexión | Conexión push-in |
| Conexión según norma | VDE 0609, parte 1 / EN 60999-1 |
| Corriente de carga máxima | 25 A (La suma de las corrientes individuales no puede superar el valor máx. de 80 A) |
| Corriente nominal IN | 25 A (La suma de las corrientes individuales no puede superar el valor máx. de 80 A) |
| Tensión nominal UN | 1000 V |
| Tipo de conexión | Conexión por tornillo |
| Conexión según norma | VDE 0609, parte 1 / EN 60999-1 |
| Corriente de carga máxima | 80 A (con una sección de conductor de 25 mm²) |
| Corriente nominal IN | 80 A (con una sección de conductor de 16 mm²) |
| Tensión nominal UN | 1000 V |
| Pared lateral abierta | No |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Conexión según norma | VDE 0609, parte 1 / EN 60999-1 |
| Sección de conductor rígido mín. | 1 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 1 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Calibre macho | A3 |
| Tipo de conexión | Conexión por tornillo |
| Conexión según norma | VDE 0609, parte 1 / EN 60999-1 |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 2 Nm |
| Par de apriete máx. | 3 Nm |
| Longitud a desaislar | 12 mm |
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor AWG mín. | 16 |
| Sección de conductor AWG máx. | 4 |
| Sección de conductor flexible mín. | 1 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección del conductor flexible AWG mín. | 18 |
| Sección del conductor flexible AWG máx. | 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
Normas y especificaciones
| Conexión según norma | VDE 0609, parte 1 / EN 60999-1 |
|---|---|
| VDE 0609, parte 1 / EN 60999-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3214014-PTU 16/14X2,5 BU | 103 Kbytes |
|
