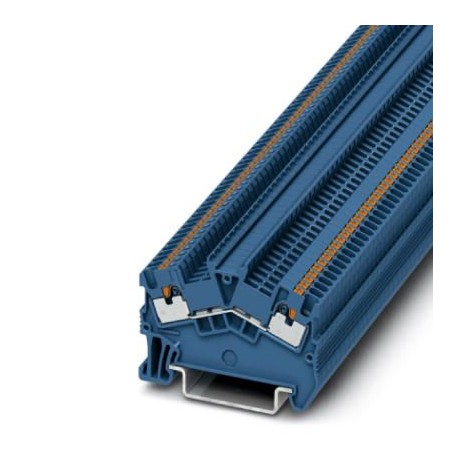

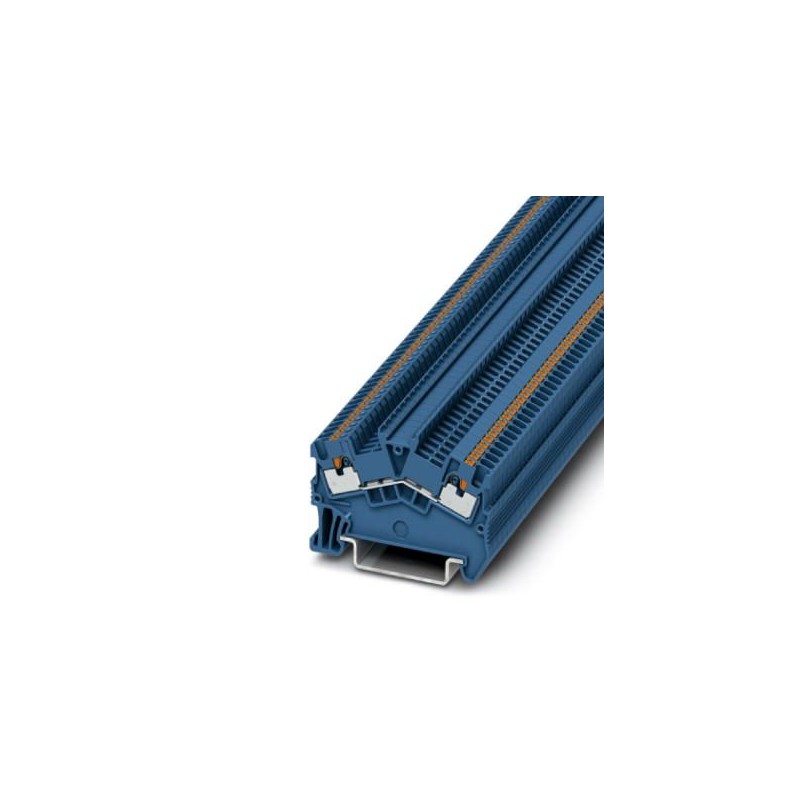

PHOENIX_CONTACT PTS 1,5/S BU 3214550 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PTS 1,5/S BU 3214550 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, númer..

Referencia: PTS 1,5/S BU

Código: 3214550

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 47,26 €

Precio unitario: 0,9451 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3214550
Unidad de embalaje50 pcs
Clave de ventaBE2211 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 42 (C_1_2017)
EAN4046356616294
Peso por unidad (sin incluir el embalaje)4,254 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal1,5 mm²
Colorazul
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,56 W
Corriente de carga máxima17,5 A
Corriente nominal IN17,5 A
Tensión nominal UN500 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura3,5 mm
Ancho de tapa2,2 mm
Longitud50,7 mm
Altura37 mm
Altura NS 35/7,538,5 mm
Altura NS 35/1546 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.1,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293
Calibre machoA1 / B1

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3214550 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor17.5 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorOtros
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorOtros
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor3.5 mm
CaracterísticaAltura (EF000040)
Valor50.7 mm
CaracterísticaProfundidad (EF000049)
Valor37 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorAzul
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
