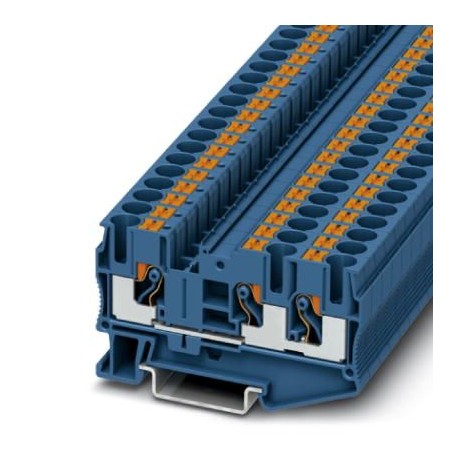

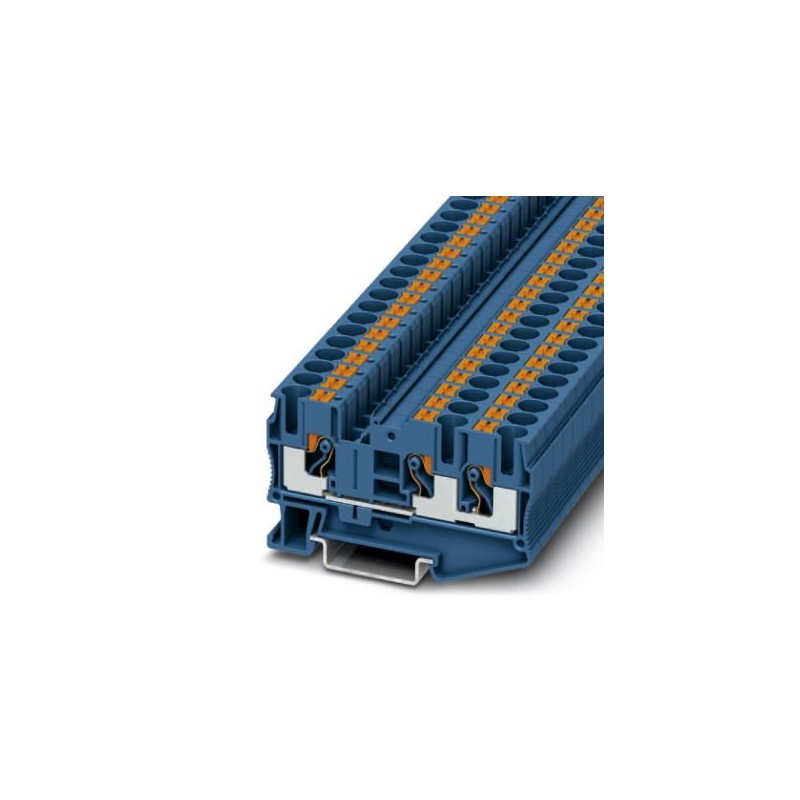

PHOENIX_CONTACT PT 6-TWIN BU 3211485 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PT 6-TWIN BU 3211485 PHOENIX CONTACT Borne de paso, tensión nominal: 1000 V, corriente nominal: 41 A, número..

Referencia: PT 6-TWIN BU

Código: 3211485

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 1000 V, corriente nominal: 41 A, número de conexiones: 3, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 154,59 €

Precio unitario: 3,0918 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3211485
Unidad de embalaje50 pcs
Clave de ventaBE2212 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 105 (C_1_2017)
EAN4046356495967
Peso por unidad (sin incluir el embalaje)19,720 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones3
Potenciales1
Sección nominal6 mm²
Colorazul
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,31 W
Corriente de carga máxima52 A (con una sección de conductor de 10 mm², la corriente de carga máxima no puede ser sobrepasada por la corriente suma de todos los conductores conectados.)
Corriente nominal IN41 A
Tensión nominal UN1000 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura8,2 mm
Ancho de tapa2,2 mm
Longitud74,2 mm
Altura42,2 mm
Altura NS 35/7,543,5 mm
Altura NS 35/1551 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado10 mm ... 12 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.10 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.8
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.6 mm²
Sección del conductor flexible AWG mín.20
Sección del conductor flexible AWG máx.10
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.6 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.6 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
Calibre machoA5

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3211485 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.5 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.5 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.5 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor41 A
CaracterísticaTensión nominal (EF000228)
Valor1000 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorOtros
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorOtros
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor3
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor8.2 mm
CaracterísticaAltura (EF000040)
Valor74.2 mm
CaracterísticaProfundidad (EF000049)
Valor42.2 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorAzul
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
