PHOENIX_CONTACTBornasPT 2,5-QUATTRO RD 3209580 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, nú..

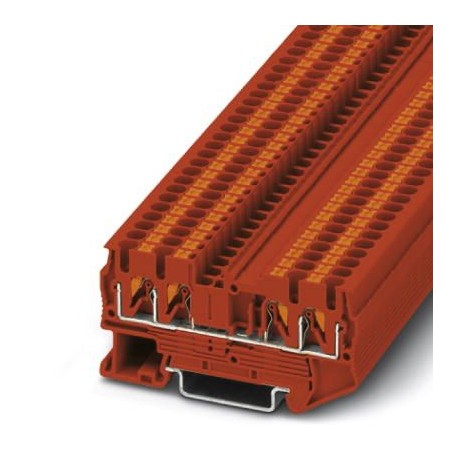

PHOENIX_CONTACT PT 2,5-QUATTRO RD 3209580 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PT 2,5-QUATTRO RD 3209580 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, nú..

Referencia: PT 2,5-QUATTRO RD

Código: 3209580

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 4, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: rojo

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 94,06 €

Precio unitario: 1,8812 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3209580
Unidad de embalaje50 pcs
Clave de ventaBE2213 -
Cantidad de pedido mínima50 pcs
EAN4046356680547
Peso por unidad (sin incluir el embalaje)10,680 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones4
Potenciales1
Sección nominal2,5 mm²
Colorrojo
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W
Corriente de carga máxima28 A (con una sección de conductor de 4 mm²)
Corriente nominal IN24 A (con sección de cable de 2,5 mm²; no puede ser sobrepasada por la corriente suma)
Tensión nominal UN800 V
Pared lateral abiertaSí

Dimensiones

Anchura5,2 mm
Ancho de tapa2,2 mm
Longitud72,2 mm
Altura35,3 mm
Altura NS 35/7,536,8 mm
Altura NS 35/1544,3 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Calibre machoA3

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3209580 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor24 A
CaracterísticaTensión nominal (EF000228)
Valor800 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorOtros
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorOtros
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor4
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor72.2 mm
CaracterísticaProfundidad (EF000049)
Valor35.3 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorRojo
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-3209580-PT 2,5-QUATTRO RD
120 Kbytes
PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES
13 Mbytes
