PHOENIX_CONTACTBornasUTTB 2,5-BE 3046744 PHOENIX CONTACT Borna de doble piso, para el montaje de componentes autoseleccionables, ..

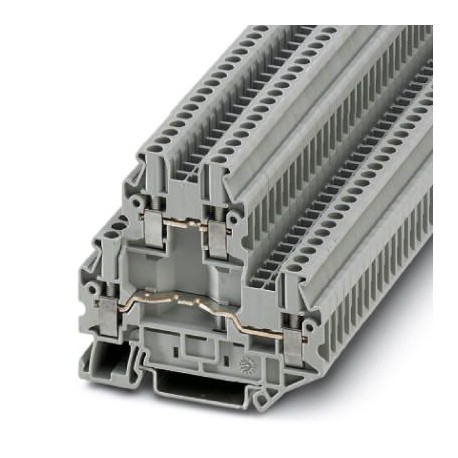

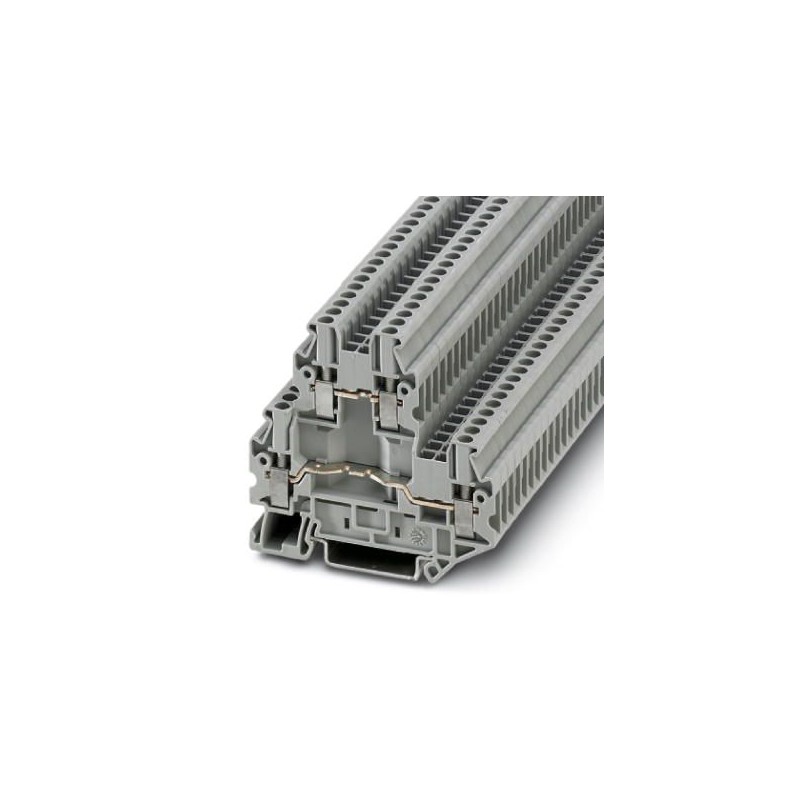

PHOENIX_CONTACT UTTB 2,5-BE 3046744 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UTTB 2,5-BE 3046744 PHOENIX CONTACT Borna de doble piso, para el montaje de componentes autoseleccionables, ..

Referencia: UTTB 2,5-BE

Código: 3046744

Fabricante: PHOENIX_CONTACT

Descripción:

Borna de doble piso, para el montaje de componentes autoseleccionables, tensión nominal: 500 V, corriente nominal: 24 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Categorías:

  • Bloques de terminales > Bloque de terminales para componente
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 256,63 €

Precio unitario: 5,1326 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3046744
Unidad de embalaje50 pcs
Clave de ventaBE1171 -
Página del catálogoPágina 224 (C_1_2017)
EAN4046356103732
Peso por unidad (sin incluir el embalaje)15,832 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos2
Número de conexiones4
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W (al conectar varios pisos se reproduce el valor)
Corriente nominal IN24 A
Corriente de carga máxima28 A (con una sección de conductor de 4 mm²)
Tensión nominal UN500 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec.; UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura5,2 mm
Longitud69,9 mm
Altura NS 35/7,565 mm
Altura NS 35/1572,5 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, rígidos mín.0,14 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,14 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,14 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
Longitud a desaislar9 mm
Calibre machoA3
Rosca de tornilloM3
Par de apriete mín.0,5 Nm
Par de apriete máx.0,6 Nm

Normas y especificaciones

Conexión según normaCSA
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 3046744 Bloques de terminales (EC000903)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor24 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de pisos (EF002659)
Valor2
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaPisos puenteados internamente (EF002661)
ValorNo
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor69.9 mm
CaracterísticaProfundidad (EF000049)
Valor64.4 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
