PHOENIX_CONTACTBornasUT 4 RD 3045127 PHOENIX CONTACT Borne de paso, tensión nominal: 1000 V, corriente nominal: 32 A, número de c..

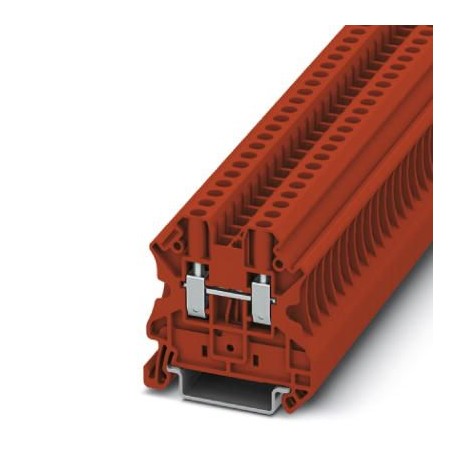

PHOENIX_CONTACT UT 4 RD 3045127 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UT 4 RD 3045127 PHOENIX CONTACT Borne de paso, tensión nominal: 1000 V, corriente nominal: 32 A, número de c..

Referencia: UT 4 RD

Código: 3045127

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 1000 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,14 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: rojo

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 64,42 €

Precio unitario: 1,2885 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3045127
Unidad de embalaje50 pcs
Clave de ventaBE1111 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 27 (C_3_2013)
EAN4017918975463
Peso por unidad (sin incluir el embalaje)9,300 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal4 mm²
Colorrojo
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,02 W
Corriente de carga máxima41 A (con una sección de conductor de 6 mm²)
Corriente nominal IN32 A (con una sección de conductor de 4 mm²)
Tensión nominal UN1000 V
Pared lateral abiertaSí

Dimensiones

Anchura6,2 mm
Ancho de tapa2,2 mm
Longitud47,7 mm
Altura NS 35/7,547,5 mm
Altura NS 35/1555 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Rosca de tornilloM3
Longitud a desaislar9 mm
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm
Conexión según normaIEC 60947-7-1
ObservaciónAtención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.6 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.10
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
2 conductores con la misma sección, rígidos mín.0,14 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,14 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,14 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.4 mm²
Calibre machoA4

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 3045127 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor32 A
CaracterísticaTensión nominal (EF000228)
Valor1000 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor47.7 mm
CaracterísticaProfundidad (EF000049)
Valor47.5 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorRojo
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-3045127-UT 4 RD
122 Kbytes
PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES
13 Mbytes
