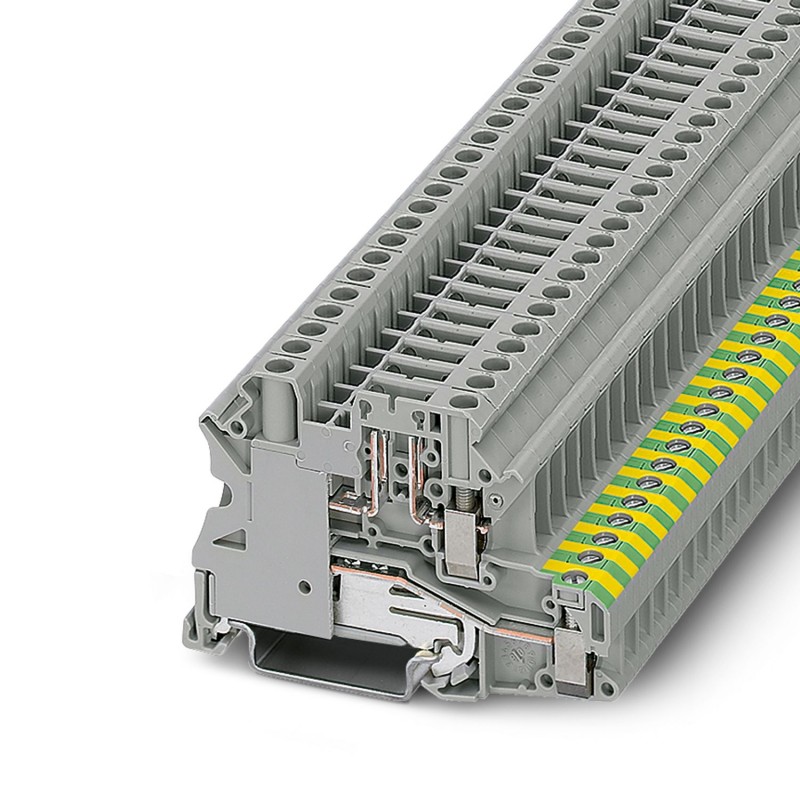

UT 4-PE/TG P/P 3070037 PHOENIX CONTACT Borne de tierra para carril, con hembras roscadas para tomas de prueb..
UT 4-PE/TG P/P
3070037
PHOENIX_CONTACT
50
Borne de tierra para carril, con hembras roscadas para tomas de prueba para alojar clavijas de prueba, tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 6 mm², AWG: 26 - 10, longitud: 70,8 mm, anchura: 6,2 mm, color: gris, montaje: NS 35/7,5, NS 35/15
Borne de tierra para carril, con hembras roscadas para tomas de prueba para alojar clavijas de prueba, tensión nominal: 500 V, corriente nominal: 20 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: gris
Borna de tierra, La corriente y la tensión son determinadas por el conector empleado., con hembras roscadas para tomas de prueba para alojar clavijas de prueba, tensión nominal: 500 V, corriente nominal: 20 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm2, sección: 0,14 mm2 - 6 mm2, montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para separación y medida
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | La corriente y la tensión son determinadas por el conector empleado. |
| Tipo de producto | Borne de conexión a tierra |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
| Pie de conexión a tierra | Sí |
| Número de conexiones por piso | 2 |
| Sección nominal | 4 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M3 |
| Observación | Observe la capacidad de corriente de los carriles. |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 9 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
| Sección de conductor rígido | 0,14 mm² ... 6 mm² |
| Sección de conductor AWG | 26 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 26 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| Corriente nominal | 20 A |
| Corriente de carga máxima | 20 A (con una sección de conductor de 6 mm²) |
| 20 A (con una sección de conductor de 6 mm²) | |
| Tensión nominal | 500 V |
| Sección nominal | 2,5 mm² |
| Anchura | 6,2 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3070037-UT 4-PE/TG P/P | 111 Kbytes |
|
