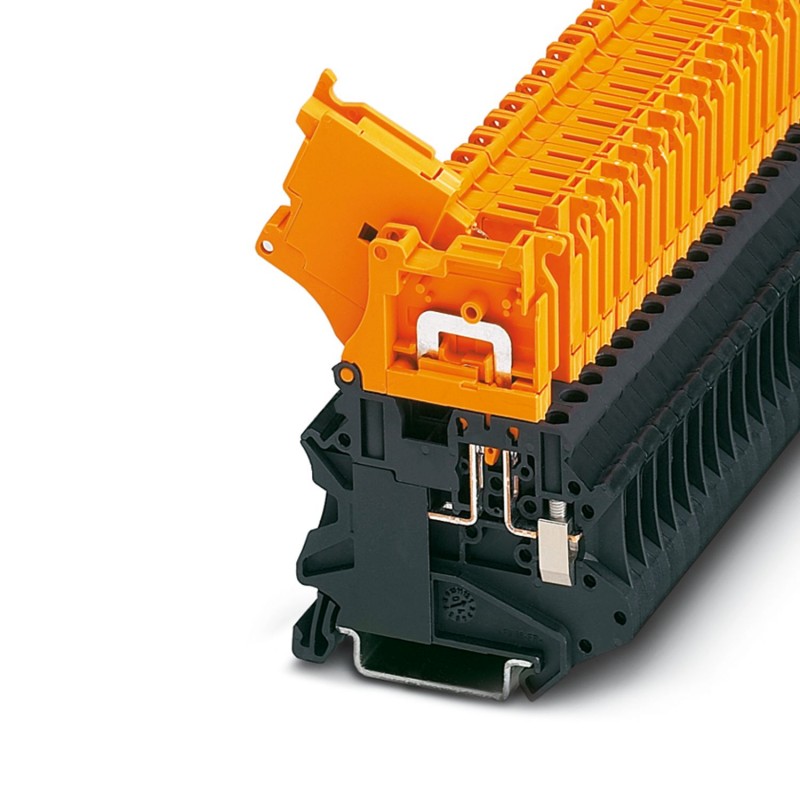

PHOENIX_CONTACT UT 4-HEDI-P/P 3046252 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UT 4-HEDI-P/P 3046252 PHOENIX CONTACT Borna interrumpible por palanca, con hembras roscadas para tomas de pr..

Referencia: UT 4-HEDI-P/P

Código: 3046252

Fabricante: PHOENIX_CONTACT

Descripción:

Borna interrumpible por palanca, con hembras roscadas para tomas de prueba para alojar clavijas de prueba, tensión nominal: 500 V, corriente nominal: 20 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,14 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: negro/naranja
Borna interrumpible por palanca, con hembras roscadas para tomas de prueba para alojar clavijas de prueba, tensión nominal: 500 V, corriente nominal: 20 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección:0,14 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: negro/naranja

Categorías:

  • Bloques de terminales > Bloque de terminales para separación y medida
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 315,72 €

Precio unitario: 6,3143 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoBorne seccionable
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Número de conexiones2
Número de filas1
Potenciales1
Estado de mantenimiento de datos
Revisión de artículo16
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3

Propiedades eléctricas
Tensión transitoria de dimensionamiento6 kV
Potencia disipada máxima con condición nominal1,02 W
Corriente máxima en caso de disposición individual20 A

Datos de conexión
Número de conexiones por piso2
Sección nominal4 mm²
Rosca de tornilloM3
Par de apriete0,6 ... 0,8 Nm
Longitud a desaislar9 mm
Calibre machoA4
Conexión según normaIEC 60947-7-1
Sección de conductor rígido0,14 mm² ... 6 mm²
Sección de conductor AWG26 ... 10 (Convertido según IEC)
Sección de conductor flexible0,14 mm² ... 6 mm²
Sección de cable flexible [AWG]26 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)0,25 mm² ... 4 mm²
2 conductores con la misma sección, rígidos0,14 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles0,14 mm² ... 1,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico0,14 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 2,5 mm²
Corriente nominal20 A
Corriente de carga máxima20 A (con una sección de conductor de 6 mm²)
Tensión nominal500 V
Sección nominal4 mm²

Dimensiones
Anchura6,2 mm
Altura57,8 mm
Profundidad en NS 35/7,573 mm
Profundidad en NS 35/1580,5 mm

Datos del material
Colormulticolor
negro (RAL 9005)
naranja (RAL 2003)
Clase de inflamabilidad según UL 94V0
Grupo material aislanteI
Material aislantePA
Utilización estática de material aislante en frío-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado

Ensayos eléctricos
Prueba con tensión de impulso
ResultadoPrueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamientoAumento de temperatura ≤ 45 K
ResultadoPrueba aprobada
Corriente admisible de corta duración 2,5 mm²0,3 kA
ResultadoPrueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal1,89 kV
ResultadoPrueba aprobada

Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaNo

Ensayos mecánicos
Resistencia mecánica
ResultadoPrueba aprobada
Fijación en el soporte
Carril/superficie de fijaciónNS 35
Valor nominal Fuerza de ensayo1 N
ResultadoPrueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación10 (+/- 2) r.p.m.
Rotaciones135
Sección de conductor/Peso0,14 mm2/0,2 kg
4 mm2/0,9 kg
6 mm2/1,4 kg
ResultadoPrueba aprobada

Condiciones medioambientales y de vida útil
Ensayo de la llama de aguja
Tiempo de actuación30 s
ResultadoPrueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayoDIN EN 50155 (VDE 0115-200):2018-05
EspectroPrueba de durabilidad categoría 2, en el bogie
Frecuenciaf1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s²)²/Hz
Aceleración3,12g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Choque
Especificación del ensayoDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %

Normas y especificaciones
Conexión según normaIEC 60947-7-1

Montaje
Tipo de montajeNS 35/7,5
NS 35/15

ETIM for 3046252 Bloques de terminales (EC000902)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor20 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor57.8 mm
CaracterísticaProfundidad (EF000049)
Valor73 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorNo
CaracterísticaColor (EF000007)
ValorMulticolor
CaracterísticaEjecución de la separación transversal (EF002546)
ValorNinguno
CaracterísticaCon toma de prueba integrada (EF002547)
ValorNo
