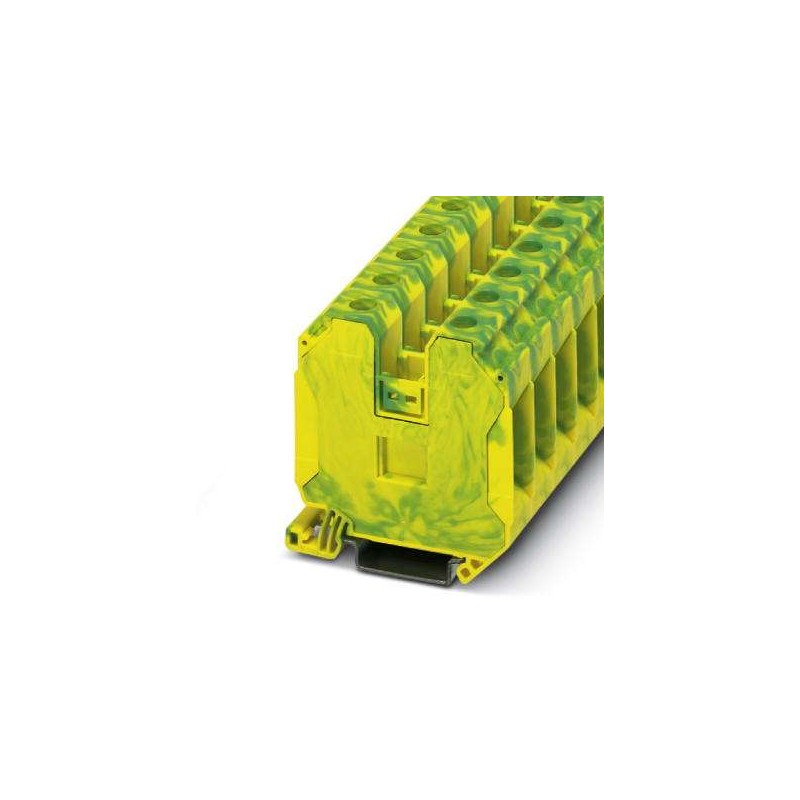

PHOENIX_CONTACT UT 35-PE 3044241 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

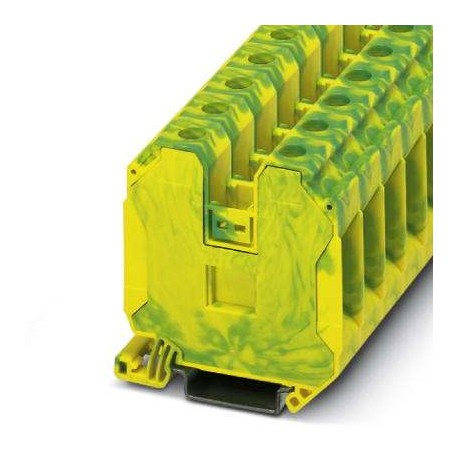

UT 35-PE 3044241 PHOENIX CONTACT Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión por to..

Referencia: UT 35-PE

Código: 3044241

Fabricante: PHOENIX_CONTACT

Descripción:

Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 1,5 mm² - 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde

Categorías:

  • Bloques de terminales > Bloque de terminales para conductor de protección
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 8,06 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio
Stock envío mañana. 7 unidades.

Más unidades, plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3044241
Unidad de embalaje50 pcs
Clave de ventaBE1121 -
Página del catálogoPágina 255 (C_1_2017)
EAN4017918977580
Peso por unidad (sin incluir el embalaje)85,790 g
Número de tarifa arancelaria85369010
País de origenTR (Turquía)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal35 mm²
Coloramarillo-verde
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Industria de procesos
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Pared lateral abiertaNo
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoPrueba de durabilidad categoría 2, en el bogie
Frecuencia de ensayof1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s2)2/Hz
Aceleración3,12 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura16 mm
Ancho de tapa2,2 mm
Longitud61,2 mm
Altura65,1 mm
Altura NS 35/7,565,7 mm
Altura NS 35/1573,2 mm

Datos de conexión

ObservaciónObserve la capacidad de corriente de los carriles.
Tipo de conexiónConexión por tornillo
Rosca de tornilloM6
Longitud a desaislar18 mm
Par de apriete mín.3,2 Nm
Par de apriete máx.3,7 Nm
Conexión según normaIEC 60947-7-2
ObservaciónAtención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.35 mm²
Sección de conductor AWG mín.16
Sección de conductor AWG máx.2
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.35 mm²
Sección del conductor flexible AWG mín.16
Sección del conductor flexible AWG máx.2
Sección de conductor flexible con puntera, sin manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.35 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.35 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.35 mm²
Sección de conductor AWG mín.16
Sección de conductor AWG máx.2
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.35 mm²
Calibre machoB9

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-2
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3044241 Bloques de terminales (EC000901)

CaracterísticaFunción PEN posible (EF002544)
ValorNo
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor1.5 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor1.5 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor1.5 mm²
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor16 mm
CaracterísticaAltura (EF000040)
Valor61.2 mm
CaracterísticaProfundidad (EF000049)
Valor65.1 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorNo
CaracterísticaColor (EF000007)
ValorVerde/amarillo
