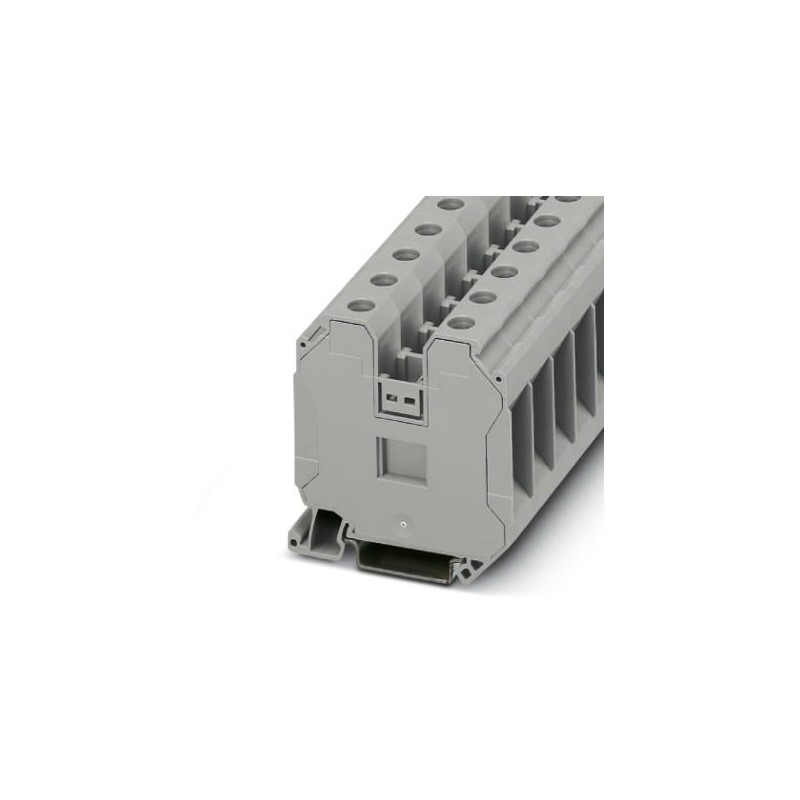

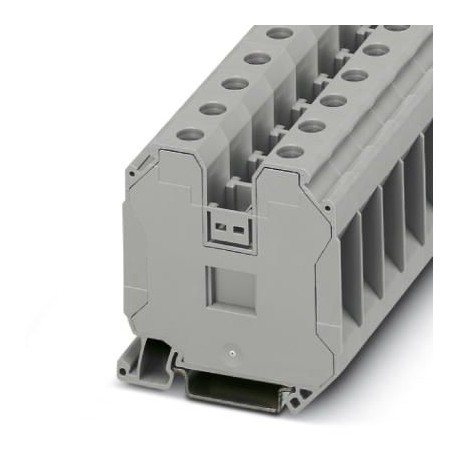

UT 35 3044225 PHOENIX CONTACT Borne de paso, Tipo de conexión: Conexión por tornillo, Sección: 1,5 mm² 50 mm.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UT 35 3044225 PHOENIX CONTACT Borne de paso, Tipo de conexión: Conexión por tornillo, Sección: 1,5 mm² 50 mm..

UT 35

3044225

PHOENIX_CONTACT

Disponible Envío mañana

Borne de paso, Tipo de conexión: Conexión por tornillo, Sección: 1,5 mm² - 50 mm², AWG: 16 - 1/0, Anchura: 16 mm, Altura: 65,1 mm, Color: gris, Tipo de montaje: NS 35/7,5, NS 35/15

Más detalles


Conexion Punteras Herramientas Terminales

CLIPLINE 1 Bornas para carril - PHOENIX CONTACT

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $4.15
Precio unitario: $4.15

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Los clientes que adquirieron este producto también compraron:

Más Información



Generalidades

Número de pisos1
Número de conexiones2
Sección nominal35 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Industria de procesos

Generalidades

Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Conexión según normaIEC 60947-7-1
Corriente de carga máxima150 A (con una sección de conductor de 50 mm²)
Corriente nominal IN125 A
Tensión nominal UN1000 V
Pared lateral abiertanein
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria9,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable2,2 kV
Result of the test for mechanical stability of terminal points (5 x conductor connection)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso1,5 mm2/0,4 kg
35 mm2/6,8 kg
50 mm² / 9,5 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor1,5 mm²
Fuerza de tracción Valor nominal40 N
Prueba de tracción sección del conductor35 mm²
Fuerza de tracción Valor nominal190 N
Prueba de tracción sección del conductor50 mm²
Fuerza de tracción Valor nominal236 N
Result of tight fit on supportPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35
Valor nominal10 N
Result of voltage-drop testPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Result of temperature-rise testPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor35 mm²
Corriente de corta duración4,2 kA
Ensayo de corriente de corta duración sección del conductor50 mm²
Corriente de corta duración6 kA
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoEnsayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia de ensayof1 = 5 Hz hasta f2 = 150 Hz
Nivel ASD1,857 (m/s2)2/Hz
Aceleración0,8g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración5g
Duración del choque30 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C

Dimensiones

Anchura16 mm
Ancho de tapa2,2 mm
Longitud60,2 mm
Altura65,1 mm
Altura NS 35/7,565,7 mm
Altura NS 35/1573,2 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Conexión según normaIEC 60947-7-1
ObservaciónAtención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.50 mm²
Sección de conductor AWG mín.16
Sección de conductor AWG máx.1/0
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.50 mm²
Sección del conductor flexible AWG mín.16
Sección del conductor flexible AWG máx.1
Sección de conductor flexible con puntera, sin manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.35 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.35 mm²
2 conductores con la misma sección, rígidos mín.1,5 mm²
2 conductores con la misma sección, rígidos máx.16 mm²
2 conductores con la misma sección, flexibles mín.1,5 mm²
2 conductores con la misma sección, flexibles máx.10 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.16 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.1,5 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.10 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.50 mm²
Sección de conductor AWG mín.16
Sección de conductor AWG máx.1/0
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.35 mm²
Longitud a desaislar18 mm
Calibre machoB9
Rosca de tornilloM6
Par de apriete mín.3,2 Nm
Par de apriete máx.3,7 Nm
