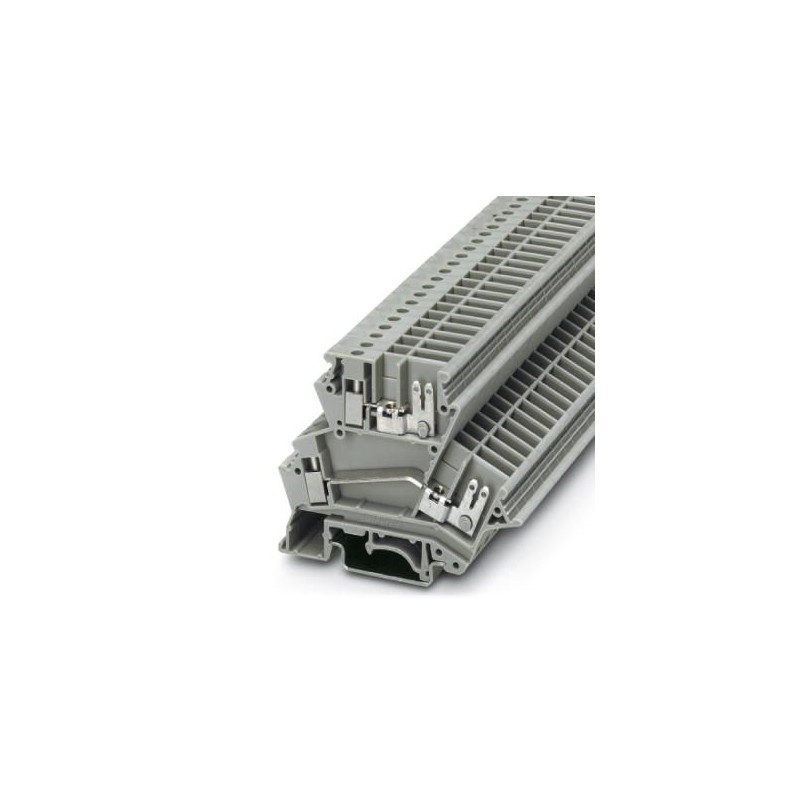

PHOENIX_CONTACT UKK 4-FS 2770561 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

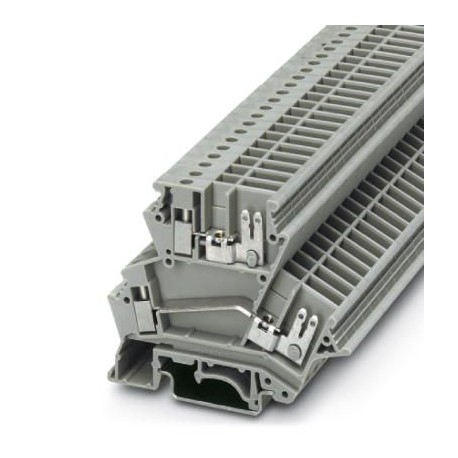

UKK 4-FS 2770561 PHOENIX CONTACT Borne de paso, tensión nominal: 400 V, corriente nominal: 20 A, 1. Y 2º pis..

Referencia: UKK 4-FS

Código: 2770561

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 400 V, corriente nominal: 20 A, 1. Y 2º piso, conexión a la izquierda, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 4 mm², tipo de conexión: Conexión de enchufe plano, montaje: NS 35/7,5, NS 35/15, NS 32, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Conectividad armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 321,72 €

Precio unitario: 6,4343 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2770561
Unidad de embalaje50 pcs
Clave de ventaBE511X -
Página del catálogoPágina 502 (C_1_2017)
EAN4017918067977
Peso por unidad (sin incluir el embalaje)14,706 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos2
Número de conexiones6
Sección nominal4 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V2
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,02 W (al conectar varios pisos se reproduce el valor)
Tipo de conexiónConexión por tornillo
Corriente de carga máxima20 A (con una sección de conductor de 4 mm²)
Corriente nominal IN20 A
Tensión nominal UN400 V
Tipo de conexiónConexión de enchufe plano
Pared lateral abiertaSí

Dimensiones

Anchura6,2 mm
Longitud72 mm
Altura NS 35/7,559 mm
Altura NS 35/1566,5 mm
Altura NS 3264 mm
Ancho de tapa1,5 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Rosca de tornilloM3
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm
Longitud a desaislar8 mm
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
Sección con peine puenteador rígido máx.4 mm²
Sección con peine puenteador flexible máx.2,5 mm²
2 conductores con la misma sección, rígidos mín.0,2 mm²
2 conductores con la misma sección, rígidos máx.1 mm²
2 conductores con la misma sección, flexibles mín.0,2 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
Calibre machoA4
Tipo de conexiónConexión de enchufe plano

Normas y especificaciones

Conexión según normaUL
Clase de combustibilidad según UL 94V2

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2770561 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor20 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor3
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV2
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor72 mm
CaracterísticaProfundidad (EF000049)
Valor59 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí

DATASHEET - PDF
