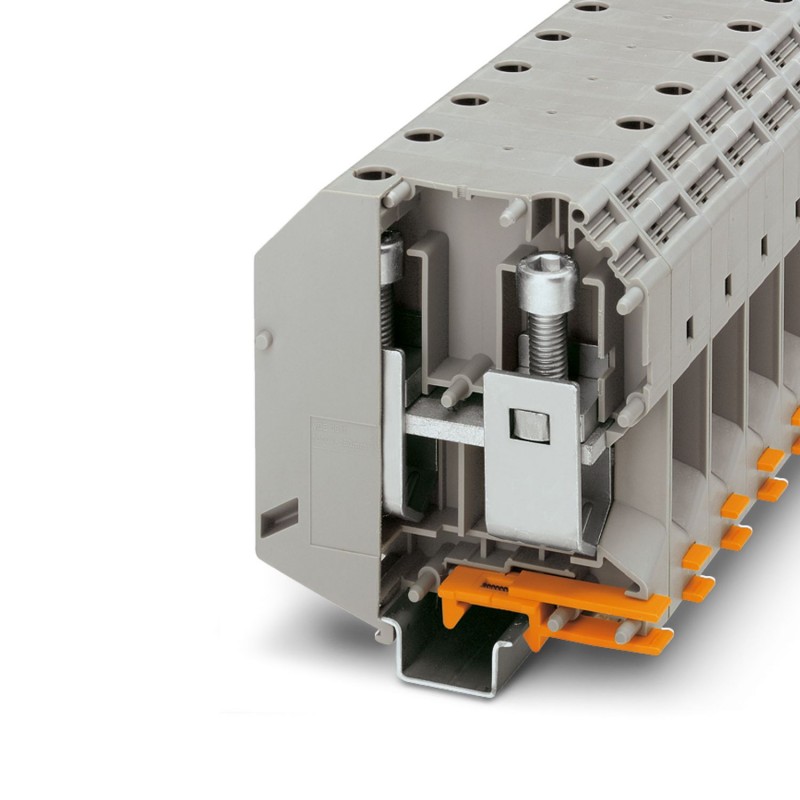

UKH 150 3010110 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 309 A, númer..
UKH 150
3010110
PHOENIX_CONTACT
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 309 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 150 mm², sección: 35 mm² - 150 mm², clase de montaje: NS 35/15, NS 32, color: gris
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | Para lograr un contacto fiable de los conductores de varios hilos, se recomienda desenredar los conductores de varios hilos. |
Propiedades del artículo
| Tipo de producto | Borne de potencia |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 9,55 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 150 mm² |
| Rosca de tornillo | M10 |
| Observación | Tornillos con hexágono interior |
| Par de apriete | 25 ... 30 Nm |
| Longitud a desaislar | 40 mm |
| Calibre macho | B14 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 35 mm² ... 150 mm² |
| Sección de conductor AWG | 1/0 ... 250 kcmil (Convertido según IEC) |
| Sección de conductor flexible | 50 mm² ... 150 mm² |
| Sección de cable flexible [AWG] | 1/0 ... 250 kcmil (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 50 mm² ... 150 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 50 mm² ... 150 mm² |
| Sección con peine puenteador rígido | 150 mm² |
| Sección con peine puenteador flexible | 120 mm² |
| 2 conductores con la misma sección, rígidos | 25 mm² ... 50 mm² |
| 2 conductores con la misma sección, flexibles | 35 mm² ... 50 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 25 mm² ... 50 mm² |
| Corriente nominal | 309 A |
| Corriente de carga máxima | 309 A (con una sección de conductor de 150 mm²) |
| Tensión nominal | 1000 V |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección nominal | 150 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 1201947 VDE-ISS 8 |
| 1201659 E/AL-NS 32 | |
| 1201662 E/AL-NS 35 | |
| Lista puentes | Peine puenteador / EB 2-31/UKH / 0201388 |
| Peine puenteador / EB 3-31/UKH / 0201391 | |
| Datos puente | 195,5 A / 150 mm² |
| Incremento de temperatura Ex | 40 K (281,5 A / 150 mm²) |
| Tensión nominal | 1100 V |
| para puentear con puente de inserción | 880 V |
| Tensión de aislamiento de dimensionamiento | 1000 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 256 A |
| Corriente de carga máxima | 256 A |
| Resistencia de contacto | 0,06 mΩ |
| Datos de conexión Ex Generalidades | |
| Ámbito del par de apriete | 25 Nm ... 30 Nm |
| Sección nominal | 150 mm² |
| Sección de dimensionamiento AWG | 300 kcmil |
| Capacidad de conexión, cable rígido | 35 mm² ... 150 mm² |
| Capacidad de conexión AWG | 2 ... 300 kcmil |
| Capacidad de conexión, cable flexible | 50 mm² ... 150 mm² |
| Capacidad de conexión AWG | 1/0 ... 300 kcmil |
| 2 conductores con la misma sección, rígidos | 25 mm² ... 50 mm² |
| 2 conductores con la misma sección AWG rígidos | 4 ... 1/0 |
| 2 conductores con la misma sección, flexibles | 35 mm² ... 50 mm² |
| 2 conductores con la misma sección AWG flexibles | 2 ... 1/0 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 31 mm |
| Altura | 100 mm |
| Profundidad | 107,3 mm |
| Profundidad en NS 32 | 116 mm |
| Profundidad en NS 35/15 | 118,5 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 150 mm² | 18 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2,2 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32/NS 35 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 (+/- 2) r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 35 mm2/6,8 kg |
| 50 mm² / 9,5 kg | |
| 150 mm²/15 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/15 |
| NS 32 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 50 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 50 mm² |
| Sección de conductor conectable sólido (EF007337) | 35 mm² |
| Sección de conductor conectable (EF007343) | 25 mm² |
| Corriente nominal In (EF008250) | 309 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 31 mm |
| Altura (EF000040) | 100 mm |
| Profundidad (EF000049) | 107.3 mm |
| Ejecución a prueba de explosión "Ex e" (EF008498) | Sí |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Gris |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3010110-UKH 150 | 117 Kbytes |
|
