UK 3 N
3001501
PHOENIX_CONTACT
50

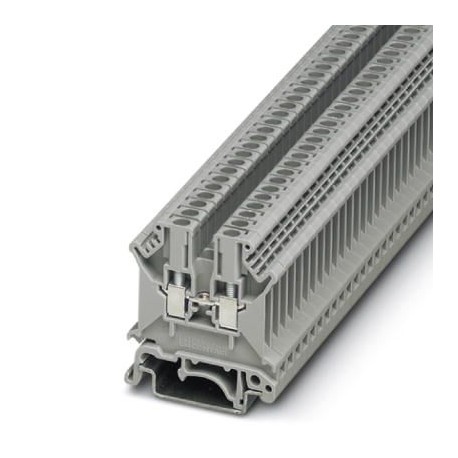

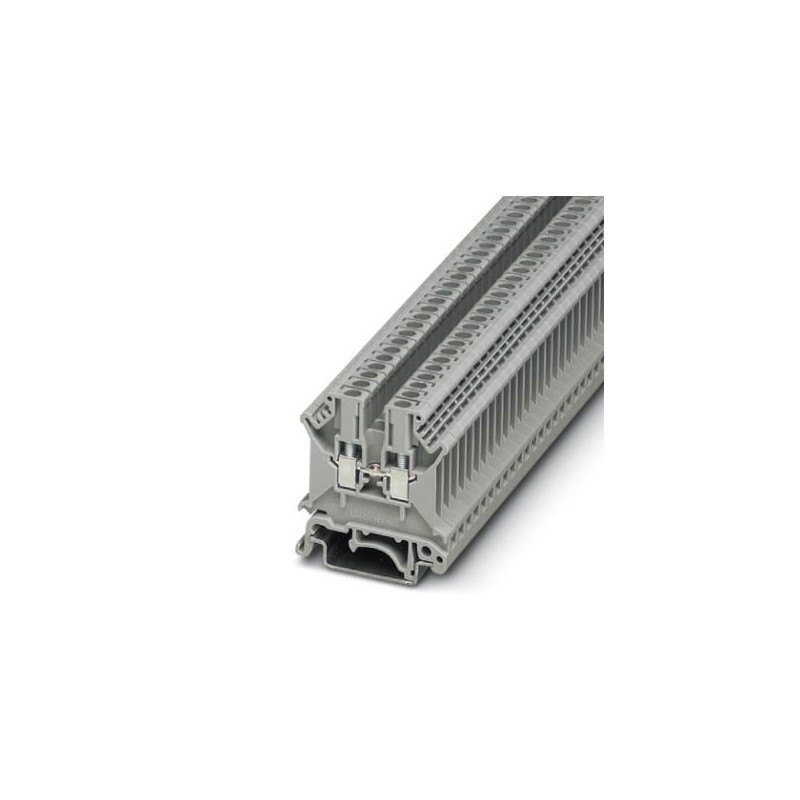

Borne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,2 mm² - 4 mm², AWG: 24 - 12, anchura: 5,2 mm, color: gris, clase de montaje: NS 32, NS 35/15, NS 35/7,5
Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 4 mm², clase de montaje: NS 32, NS 35/15, NS 35/7,5, color: gris
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Número de pisos | 1 |
---|---|
Número de conexiones | 2 |
Potenciales | 1 |
Sección nominal | 2,5 mm² |
Color | gris |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Tensión transitoria de dimensionamiento | 8 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | I |
Corriente de carga máxima | 32 A (con una sección del conductor de 4 mm²) |
Corriente nominal IN | 24 A |
Tensión nominal UN | 800 V |
Pared lateral abierta | Sí |
Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
Protección del dorso de la mano | Garantizado |
Seguridad ante contacto con los dedos | Garantizado |
Resultado ensayo de tensión transitoria | Prueba aprobada |
Valor nominal ensayo de tensión transitoria | 9,8 kV |
Resultado prueba de tensión alterna soportable | Prueba aprobada |
Valor nominal tensión alterna soportable | 2 kV |
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
Resultado prueba de flexibilidad | Prueba aprobada |
Ensayo de flexión velocidad de rotación | 10 r.p.m. |
Ensayo de flexión revoluciones | 135 |
Ensayo de flexión de sección de conductor/peso | 0,2 mm2/0,2 kg |
2,5 mm2/0,7 kg | |
4 mm2/0,9 kg | |
Result. prueba tracción | Prueba aprobada |
Prueba de tracción sección del conductor | 0,2 mm² |
Fuerza de tracción Valor nominal | 10 N |
Prueba de tracción sección del conductor | 2,5 mm² |
Fuerza de tracción Valor nominal | 50 N |
Prueba de tracción sección del conductor | 4 mm² |
Fuerza de tracción Valor nominal | 60 N |
Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
Asiento fijo sobre superficie de fijación | NS 32/NS 35 |
Valor nominal | 1 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
Corriente de corta duración | 0,3 kA |
Ensayo de corriente de corta duración sección del conductor | 4 mm² |
Corriente de corta duración | 0,48 kA |
Resultado prueba térmica | Prueba aprobada |
Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Prueba de durabilidad categoría 2, en el bogie |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 250 Hz |
Nivel ASD | 6,12 (m/s2)2/Hz |
Aceleración | 3,12 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semisinusoide |
Aceleración | 30g |
Duración del choque | 18 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Utilización estática de material aislante en frío | -60 °C |
Anchura | 5,2 mm |
---|---|
Ancho de tapa | 1,8 mm |
Longitud | 42,5 mm |
Altura NS 35/7,5 | 47 mm |
Altura NS 35/15 | 54,5 mm |
Altura NS 32 | 52 mm |
Tipo de conexión | Conexión por tornillo |
---|---|
Conexión según norma | IEC 60947-7-1 |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección del conductor flexible AWG mín. | 24 |
Sección del conductor flexible AWG máx. | 14 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
Sección con peine puenteador rígido máx. | 4 mm² |
Sección con peine puenteador flexible máx. | 2,5 mm² |
2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
Sección con peine puenteador rígido máx. | 4 mm² |
Sección con peine puenteador flexible máx. | 2,5 mm² |
Conexión según norma | IEC/EN 60079-7 |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Par de apriete mín. | 0,6 Nm |
Par de apriete máx. | 0,8 Nm |
Conexión según norma | CSA |
---|---|
IEC 60947-7-1 | |
Clase de combustibilidad según UL 94 | V0 |
eCl@ss 4.0 | 27141120 |
---|---|
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
ETIM 2.0 | EC000897 |
---|---|
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
