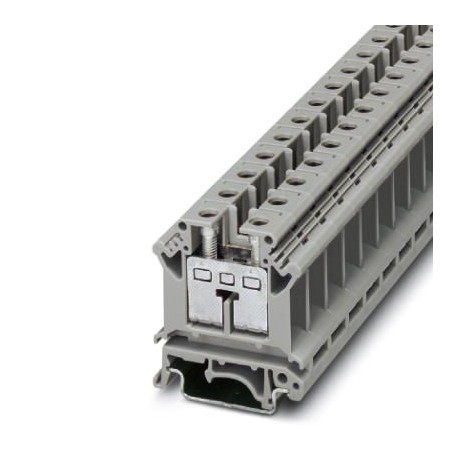

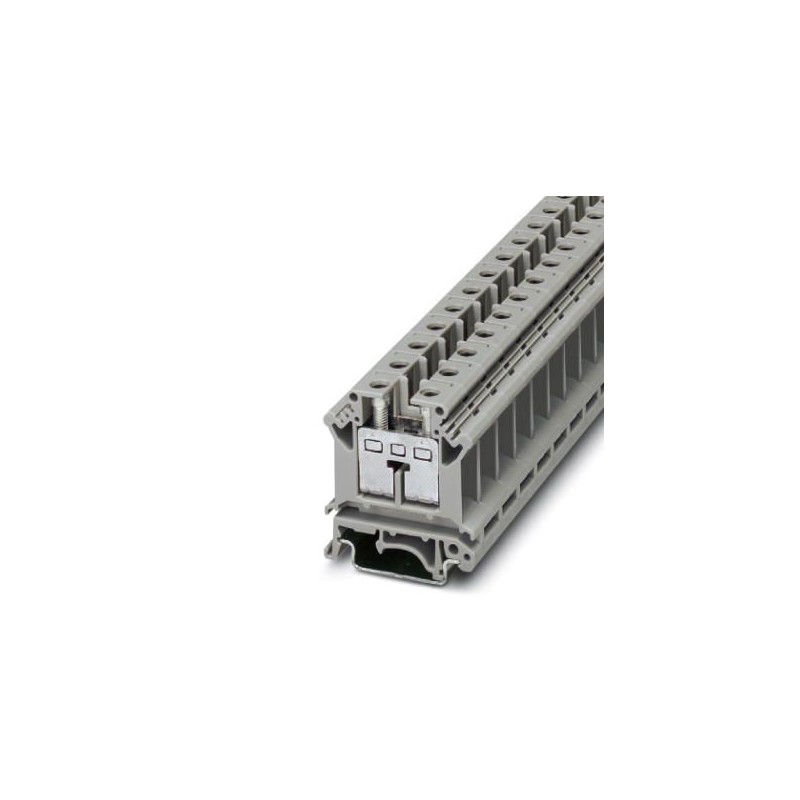

UIK 16 3006153 PHOENIX CONTACT Borne de instalación Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UIK 16 3006153 PHOENIX CONTACT Borne de instalación

UIK 16

3006153

PHOENIX_CONTACT

50

Borne de instalación, Conexión por tornillo, sección: 2,5 mm² - 25 mm², AWG: 12 - 4, anchura: 12,2 mm, color: gris, clase de montaje: NS 35/7,5,  NS 35/15,  NS 32

Borna de instalación, tensión nominal: 400 V, corriente nominal: 76 A, Conexión por tornillo, Sección de dimensionamiento: 16 mm², sección: 2,5 mm² - 25 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris

Más detalles


Bornas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Cantidad Precio
50+$3.95
100+$3.51
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido3006153
Unidad de embalaje50 pcs
Clave de ventaBE1251 -
Página del catálogoPágina 505 (C_1_2017)
EAN4017918091378
Peso por unidad (sin incluir el embalaje)20,919 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal16 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V2
Corriente de carga máxima101 A (con una sección de conductor de 25 mm²)
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal2,43 W
Conexión según normaIEC 60947-7-1
Corriente nominal IN76 A
Corriente de carga máxima101 A (con una sección de conductor de 25 mm²)
Tensión nominal UN400 V
Pared lateral abierta
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manogarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria7,3 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable1,89 kV
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso2,5 mm2/0,7 kg
16 mm2/2,9 kg
25 mm2/4,5 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor2,5 mm²
Fuerza de tracción Valor nominal50 N
Prueba de tracción sección del conductor16 mm²
Fuerza de tracción Valor nominal100 N
Prueba de tracción sección del conductor25 mm²
Fuerza de tracción Valor nominal135 N
Resultado del asiento fijo en el soporte de fijaciónPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35/NS 32
Valor nominal5 N
Resultado de la comprobación de caída de tensiónPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Resultado de la verificación de calentamientoPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor16 mm²
Corriente de corta duración1,92 kA
Ensayo de corriente de corta duración sección del conductor25 mm²
Corriente de corta duración3 kA
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Índice de temperatura del material aislante relativo (Elec., UL 746 B)125 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C

Dimensiones

Anchura12,2 mm
Longitud42,5 mm
Altura NS 35/7,547 mm
Altura NS 35/1554,5 mm
Altura NS 3252 mm

Datos de conexión

ObservaciónPunto de embornaje
Sección de conductor rígido mín.2,5 mm²
Sección de conductor rígido máx.25 mm²
Sección de conductor flexible mín.4 mm²
Sección de conductor flexible máx.16 mm²
Sección de conductor AWG mín.12
Sección de conductor AWG máx.4
Sección de conductor flexible con puntera, sin manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.16 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.16 mm²
2 conductores con la misma sección, rígidos mín.1,5 mm²
2 conductores con la misma sección, rígidos máx.6 mm²
2 conductores con la misma sección, flexibles mín.1,5 mm²
2 conductores con la misma sección, flexibles máx.6 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.1,5 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,75 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.10 mm²
Tipo de conexiónConexión por tornillo
Longitud a desaislar11 mm
Rosca de tornilloM4
Par de apriete mín.1,5 Nm
Par de apriete máx.1,8 Nm

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V2

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

Datasheet - PDF
