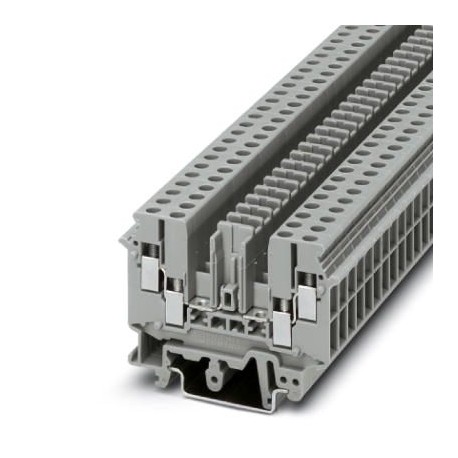

PHOENIX_CONTACT UDK 4-TG 2777014 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UDK 4-TG 2777014 PHOENIX CONTACT Borna seccionable, La corriente y la tensión son determinadas por el conect..

Referencia: UDK 4-TG

Código: 2777014

Fabricante: PHOENIX_CONTACT

Descripción:

Borna seccionable, La corriente y la tensión son determinadas por el conector empleado., tensión nominal: 400 V, corriente nominal: 16 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Borne interrumpible, La corriente y la tensión son determinadas por el conector empleado., tensión nominal: 400 V, corriente nominal: 16 A, 1er piso, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección:0,2 mm² - 6 mm², montaje: NS 32, NS 35/7,5, NS 35/15, color: gris

Categorías:

  • Bloques de terminales > Bloque de terminales para separación y medida
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 184,93 €

Precio unitario: 3,6985 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2777014
Unidad de embalaje50 pcs
Clave de ventaBE1232 -
Página del catálogoPágina 471 (C_1_2017)
EAN4017918068608
Peso por unidad (sin incluir el embalaje)14,900 g
Número de tarifa arancelaria85369010
País de origenTR (Turquía)

Generalidades

Número de pisos1
Número de conexiones4
Sección nominal4 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V2
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Conexión según normaIEC 60947-7-1
Corriente nominal IN16 A (La corriente es determinada por el soporte enchufable para componentes y la cabeza portafusible.)
Corriente de carga máxima16 A (con una sección de conductor de 6 mm²)
Tensión nominal UN400 V (La tensión es determinada por el soporte enchufable para componentes y la cabeza portafusible.)
Pared lateral abiertaSí

Dimensiones

Anchura6,2 mm
Longitud63,5 mm
Altura NS 35/7,547 mm
Altura NS 35/1554,5 mm
Altura NS 3252 mm

Datos de conexión

Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.10
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, rígidos mín.0,2 mm²
2 conductores con la misma sección, rígidos máx.1 mm²
2 conductores con la misma sección, flexibles mín.0,2 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1 mm²
Sección con peine puenteador rígido máx.2,5 mm²
Sección con peine puenteador flexible máx.2,5 mm²
Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Calibre machoA4
Rosca de tornilloM3
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm

Normas y especificaciones

Conexión según normaCUL
IEC 60947-7-1
Clase de combustibilidad según UL 94V2

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2777014 Bloques de terminales (EC000902)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor16 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor4
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV2
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor63.5 mm
CaracterísticaProfundidad (EF000049)
Valor47 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaEjecución de la separación transversal (EF002546)
ValorNinguno
CaracterísticaCon toma de prueba integrada (EF002547)
ValorNo
