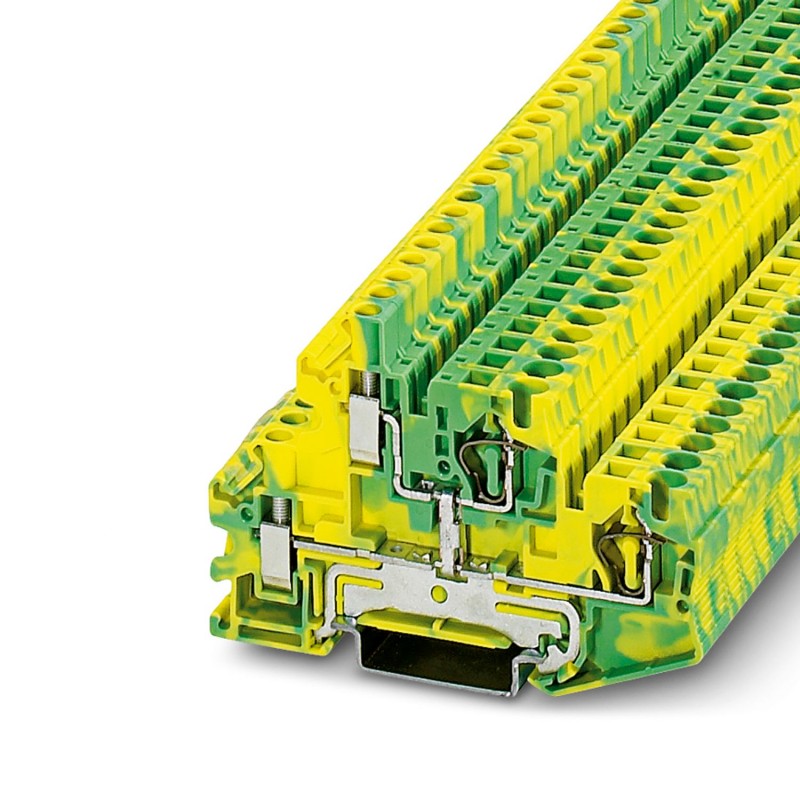

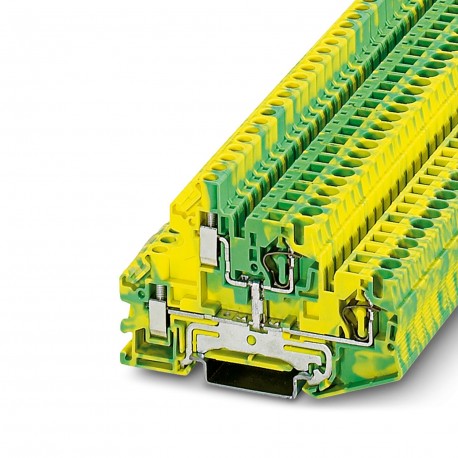

STTBU 4-PE 3033171 PHOENIX CONTACT Borne de resorte de doble piso, tipo de conexión: Conexión por resorte, s..
STTBU 4-PE
3033171
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Borne de resorte de doble piso, tipo de conexión: Conexión por resorte, sección: 0,08 mm² - 6 mm², tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bloques de terminales > Bloque de terminales para conductor de protección
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de conexión a tierra |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
Datos de conexión
| Pie de conexión a tierra | Sí |
| Número de conexiones por piso | 2 |
| Sección nominal | 4 mm² |
| Piso 1+2 arriba 1 | |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-2 |
| Sección de conductor rígido | 0,08 mm² ... 6 mm² |
| Sección de conductor AWG | 28 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,08 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 28 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| Corriente de carga máxima | 36 A (para conexión de conductores de 6 mm²) |
| Piso 1+2 abajo 1 | |
| Rosca de tornillo | M3 |
| Observación | Observe la capacidad de corriente de los carriles. |
| Par de apriete | 0,6 ... 0,8 Nm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-2 |
| Sección de conductor rígido | 0,14 mm² ... 6 mm² |
| Sección de conductor AWG | 26 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 26 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| Corriente nominal | con una sección de conductor de 4 mm² |
| Corriente de carga máxima | 36 A (para conexión de conductores de 6 mm²) |
Dimensiones
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 81 mm |
| Profundidad en NS 35/7,5 | 55,5 mm |
| Profundidad en NS 35/15 | 63 mm |
Datos del material
| Color | verde-amarillo |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Condiciones medioambientales y de vida útil
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s²)²/Hz |
| Aceleración | 0,8g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-2 |
| IEC 60947-7-2 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión mediante grapa |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 81 mm |
| Profundidad (EF000049) | 55.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Verde/amarillo |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3033171-STTBU 4-PE | 106 Kbytes |
|
