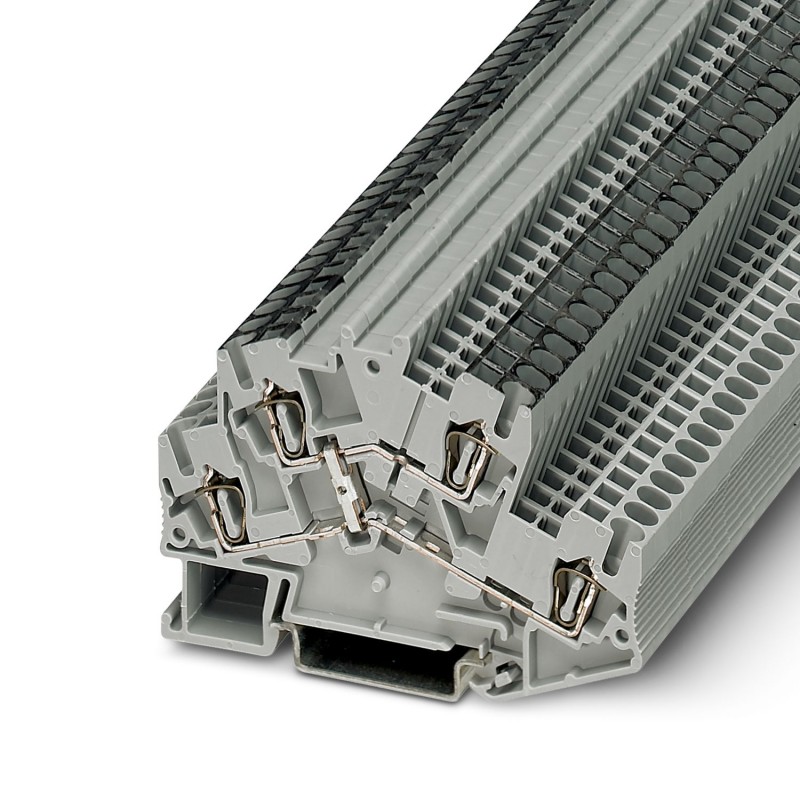

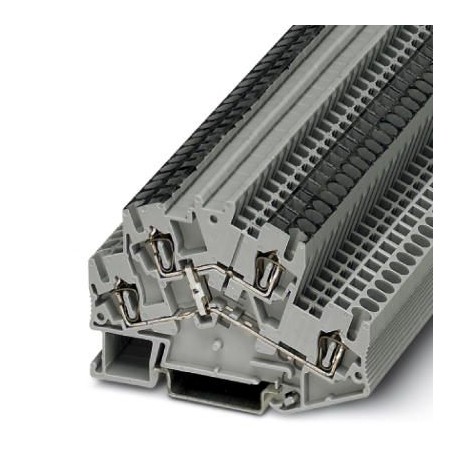

STTBS 2,5-PV 3038477 PHOENIX CONTACT Borne de doble piso, con empalmadores de potencial, tipo de conexión: ..
STTBS 2,5-PV
3038477
PHOENIX_CONTACT
Borne de doble piso, con empalmadores de potencial, tipo de conexión: Conexión por resorte, sección: 0,08 mm² - 4 mm², AWG: 28 - 12, anchura: 5,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borne de doble piso, con empalmadores de potencial, tensión nominal: 500 V, corriente nominal: 22 A, tipo de conexión: Conexión por resorte, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne multipiso |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| 1er y 2º piso | |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,08 mm² ... 4 mm² |
| Sección de conductor AWG | 28 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,08 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 28 ... 14 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² |
| Corriente nominal | 22 A |
| Corriente de carga máxima | 26 A (con una sección de conductor de 4 mm²) |
| Tensión nominal | 500 V |
| Sección nominal | 2,5 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 G Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 3038503 D-STTBS 2,5 |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista puentes | Puente enchufable / FBS 2-5 / 3030161 |
| Puente enchufable / FBS 3-5 / 3030174 | |
| Puente enchufable / FBS 4-5 / 3030187 | |
| Puente enchufable / FBS 5-5 / 3030190 | |
| Puente enchufable / FBS 10-5 / 3030213 | |
| Puente enchufable / FBS 20-5 / 3030226 | |
| Puente enchufable / FBS 50-5 / 3038930 | |
| Datos puente | 19 A / 2,5 mm² |
| Incremento de temperatura Ex | 40 K (19,5 A / 2,5 mm²) |
| Tensión nominal | 440 V |
| para puentear con puente | 440 V |
| - en puenteado no contiguo | 352 V |
| - en puenteado de la longitud necesaria | 220 V |
| - en puenteado de la longitud necesaria con tapa | 220 V |
| Tensión de aislamiento de dimensionamiento | 400 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 19,5 A |
| Corriente de carga máxima | 23,5 A |
| Datos de conexión Ex Generalidades | |
| Sección nominal | 2,5 mm² |
| Sección de dimensionamiento AWG | 14 |
| Capacidad de conexión, cable rígido | 0,08 mm² ... 4 mm² |
| Capacidad de conexión AWG | 28 ... 12 |
| Capacidad de conexión, cable flexible | 0,08 mm² ... 2,5 mm² |
| Capacidad de conexión AWG | 28 ... 14 |
| analógica | (permanente) |
| Planta Ex | |
| Resistencia de contacto | 1,25 mΩ |
| analógica | (permanente) |
| Planta Ex | |
| Resistencia de contacto | 0,83 mΩ |
Dimensiones
| Anchura | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 78 mm |
| Profundidad en NS 35/7,5 | 55 mm |
| Profundidad en NS 35/15 | 62,5 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 7,3 kV |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 2,5 mm² | 0,3 kA |
| Corriente admisible de corta duración 4 mm² | 0,48 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,89 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 1 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,08 mm² / 0,1 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Envejecimiento | |
| Ciclos de temperatura | 192 |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Frecuencia | 5 Hz ... 150 Hz |
| Aceleración | 5g (25 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoidal |
| Aceleración | 5g |
| Duración del choque | 50 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 22 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 78 mm |
| Profundidad (EF000049) | 55 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
| Pisos puenteados internamente (EF002661) | Sí |
